Опори ЛЕП

Залізобетонні опори СВ мають низку суттєвих переваг:

Економічна вигода:

• Ціна на 75-100% нижча порівняно з металевими аналогами
• Не потребують витрат на антикорозійну обробку протягом усього терміну служби
• Відсутність необхідності в регулярному фарбуванні чи ремонті

Довговічність:

• Термін експлуатації 50+ років без втрати несучої здатності
• Стійкість до корозії, гниття та біологічного руйнування
• Не пошкоджуються комахами-шкідниками (на відміну від дерев'яних)

Експлуатаційні характеристики:

• Висока вогнестійкість — не горять і не підтримують горіння
• Стійкість до атмосферних впливів (дощ, сніг, перепади температур)
• Не потребують обслуговування під час експлуатації

Надійність конструкції:

• Високоміцний бетон класу В25 або В30 з попередньо напруженою арматурою
• Стабільна геометрія — не деформуються від навантажень
• Відмінна несуча здатність при компактних розмірах

Залізобетонні опори ЛЕП типу СВ — це оптимальне співвідношення ціни, якості та терміну служби для повітряних ліній електропередач 0,4-35 кВ.

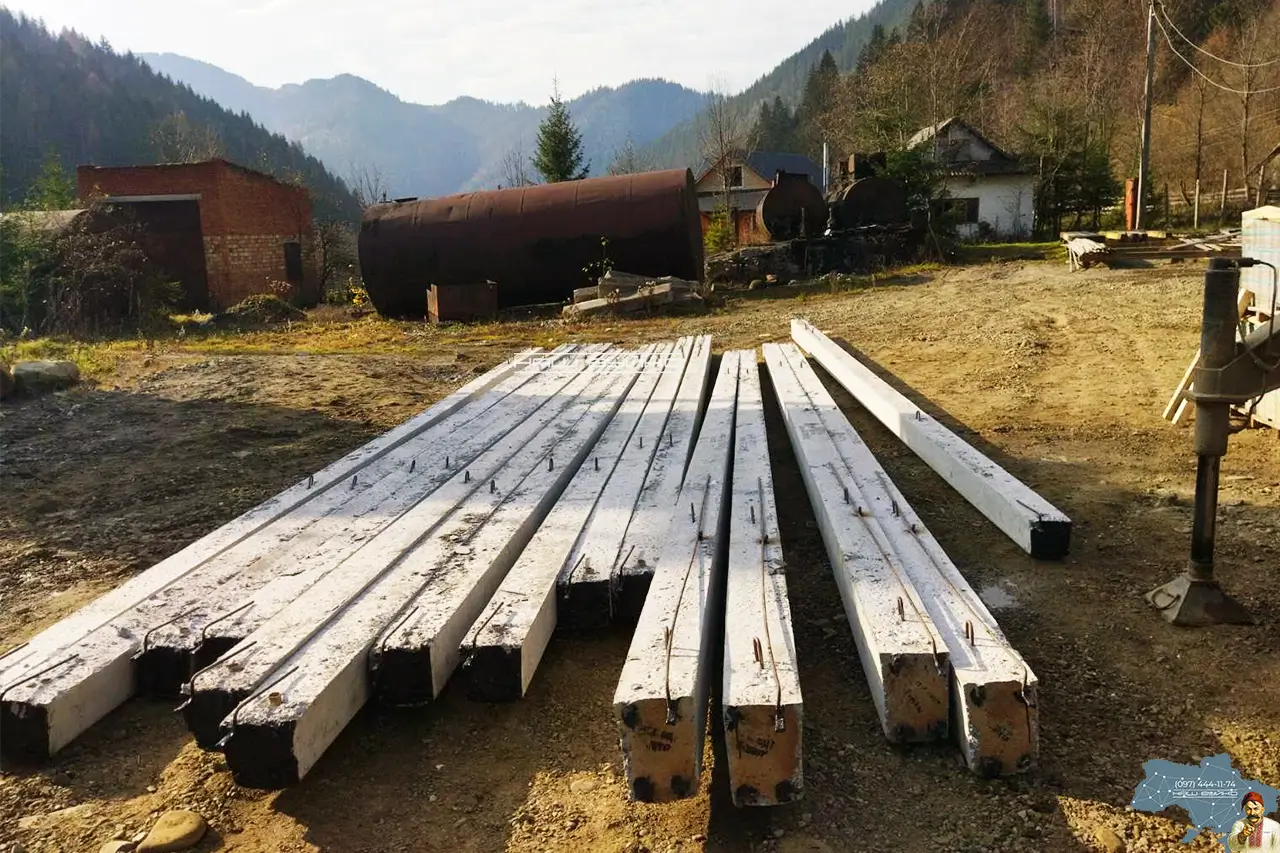

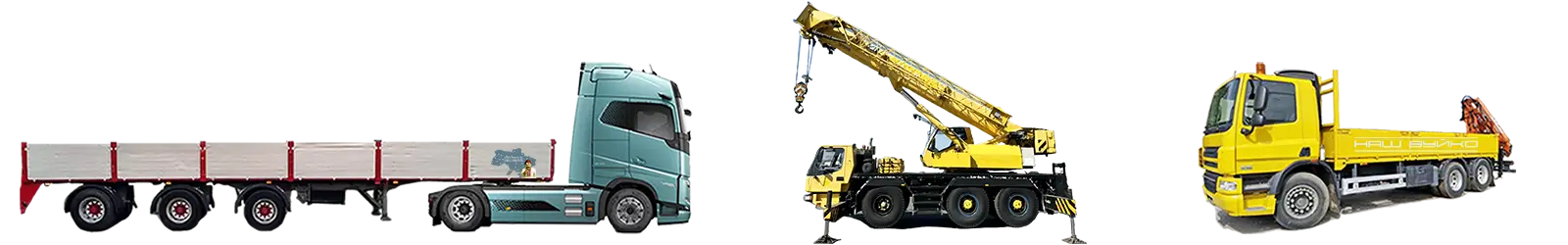

Основний варіант — довгомірні фури 22,5 т:

• Опори СВ 95-2 / СВ 95-3 (9,5 м, 750 кг) — до 30 шт. на один причіп.

• Опори СВ 105-3,6 / СВ 105-5,0 (10,5 м, 1180 кг) — орієнтовно 19 шт. на фуру.

• Опори СВ 164-12-1 (16,4 м, 3550 кг) — тільки спецтранспорт із подовженою платформою.

Маніпулятор — лише для коротких опор та локальної логістики:

• Повноцінно маніпулятором (стріла до 7–8 м) можна доставляти лише СНВ 20-7,5 (7,5 м, 650 кг).

• Опори СВ 95 і СВ 105 маніпулятором зазвичай не доставляють міжміськими маршрутами, а використовують тільки для розвантаження й короткої подачі по об’єкту.

Доставка по будівельній смузі:
Від місця розвантаження опори подаються безпосередньо з причепа фури до точки монтажу за допомогою автокрана, маніпулятора, навантажувача або телескопічної стріли, якщо дозволяють умови рельєфу та вага опори.

Підсумок: довгомірні залізобетонні опори СВ доставляються фурами 22,5 т, а подача до котлованів здійснюється безпосередньо з причепа фури із залученням крана, маніпулятора або телескопічної техніки.

Гарантована знижка:

• 5% — при замовленні від середньої оптової кількості (від 20 до 50 опор і більше).

Індивідуальні знижки:

• до 10% — узгоджується персонально, залежно від:

  • загального обсягу партії;

  • типів опор (СВ 95, СВ 105, СВ 164);

  • логістики та відстані доставки.

Підсумок: великі та регулярні замовлення завжди вітаються і отримають хороші цінові умови від НАШ ВУЙКО.

Основна техніка:

• Автокран — найнадійніший варіант для СВ 95, СВ 105, СНВ та СВ 164 (7,5–16,4 м). Забезпечує точне встановлення та достатній запас вантажного моменту.

• Маніпулятор — підходить для розвантаження та локальної подачі, працює з опорами до ~10,5 м (СНВ 7,5 м, СВ 95, СВ 105) за умови достатньої вантажопідйомності та вильоту стріли.

• Бурокран — поєднує буріння та монтаж. Підходить для СНВ 7,5 м, СВ 95; частково для СВ 105; для СВ 164 не застосовується.

Додаткова техніка:

• Телескопічна стріла — може подавати або ставити короткі та середні опори (СНВ 7,5 м та СВ 95), якщо дозволяє вантажопідйомність та радіус вильоту.

• Manitou / JCB / Merlo — можливі для СНВ 7,5 м та СВ 95 (9,5 м, ~750 кг) лише при правильному захваті, мінімальному вильоті та підтвердженій вантажопідйомності.

• Для СВ 105 і СВ 164 телескопічна техніка не рекомендована — недостатній вантажний момент вильоту і робочий радіус.

Підсумок:
Для стандартних опор СВ найкращим безпечним рішенням являється автокран, тоді як маніпулятор, бурокран і телескопічна стріла застосовуються переважно для легших та коротших опор, за відсутності умов у використанні крану.
Монтаж опор повинен виконуватися виключно підготовленими спеціалістами з досвідом роботи.

Залізобетонна опора СВ дешевша за металеву як при купівлі, так і в експлуатації.

Порівняння вартості при закупівлі:

• Залізобетонна опора СВ коштує на 75%+ менше порівняно з аналогічною металевою конструкцією
• Ціна формується з доступних матеріалів — бетон і арматура дешевші за сталеві профілі
• При великих обсягах замовлення економія стає ще відчутнішою

Експлуатаційні витрати:

• Залізобетонні опори: не потребують жодних витрат протягом 50+ років служби
• Металеві опори: вимагають регулярного фарбування кожні 5-7 років, антикорозійної обробки, періодичних оглядів і ремонту

Загальна економія за весь термін служби: При використанні залізобетонних опор СВ економія становить 100%+ порівняно з металевими конструкціями, враховуючи початкову вартість та відсутність витрат на обслуговування.

Ця практика ринку зб опор леп, пов'язана з наступними особливостями:

Обмежене виробництво:

• Опори ЛЕП типу СВ виготовляються не в кожній області України
• Спеціалізовані заводи розташовані лише в окремих регіонах
• Для забезпечення потреб всієї країни продукція транспортується між областями

Логістика компанії НАШ ВУЙКО:

• Ми завозимо опори СВ на регіональні склади, розташовані поблизу обласних центрів
• Налагоджена система постачання гарантує наявність продукції в потрібний момент
• Працюємо з великими обсягами, що дозволяє оптимізувати витрати

Вигода для клієнта:

• Найкраща ціна в регіоні — за рахунок великих обсягів закупівель і відлагоджених процесів
• Швидка доставка з найближчого складу без очікування виробництва
• Гарантована наявність всього асортименту типорозмірів наших опор леп

Комплексне рішення:

• Якщо в вашому місті чи селі немає опор на складі — це тимчасово
• Ми оперативно доставимо потрібну кількість з регіонального складу
• За необхідності організуємо професійний монтаж силами нашої бригади

Висновок: Міжобласна логістика — це перевага, що забезпечує вам доступ до якісної продукції за оптимальною ціною з гарантованою доставкою в будь-яку точку України.

Залізобетонні опори ЛЕП типу СВ мають тривалий термін експлуатації завдяки властивостям матеріалу та технології виготовлення.

Нормативний термін служби:

• 50+ років безперервної експлуатації без втрати несучої здатності
• Відповідає вимогам державних стандартів (ДСТУ, ГОСТ) для залізобетонних конструкцій
• Підтверджено багаторічною практикою використання на об'єктах енергетичної інфраструктури

Фактори довговічності:

• Високоміцний бетон класу не нижче В30 з морозостійкістю F200
• Попередньо напружена арматура підвищує стійкість до навантажень і деформацій
• Стійкість до корозії — бетон захищає арматурний каркас від руйнування

Реальна практика: В Україні експлуатуються залізобетонні опори ЛЕП, які встановлені понад 60 років тому, вони досі зберігають свою функціональність і несучу здатність.

Висновок: Залізобетонні опори СВ — це довгострокова інвестиція в надійну електромережу на десятиліття вперед.

Залізобетонні опори ЛЕП типу СВ призначені для повітряних ліній електропередач середньої та підвищеної напруги.

Діапазон робочої напруги:

• 0,4 кВ (380 В) — для розподільчих ліній низької напруги

• 10 кВ — найпоширеніший варіант для міських та сільських електромереж

• 35 кВ — для магістральних та міжселищних повітряних ліній

Особливості застосування:

• Опори типу СВ — це проміжні стійки, призначені для прямих ділянок траси

• Конкретна напруга визначається проектом, типом ізоляторів та відстанями між проводами

• Одна й та сама опора може використовуватись для різних класів напруги залежно від комплектації

Найпопулярніші застосування:

• СВ 95-2, СВ 95-3 — переважно для ліній 0,4–10 кВ

• СВ 105-3,6, СВ 105-5,0 — для ліній 10–35 кВ

• СВ 164-12-1 — для ліній 35 кВ (спецтранспорт)

Висновок:
Опори ЛЕП типу СВ — універсальні конструкції для діапазону від 0,4 до 35 кВ, а вибір моделі залежить від конкретної схеми лінії та проєктних рішень.

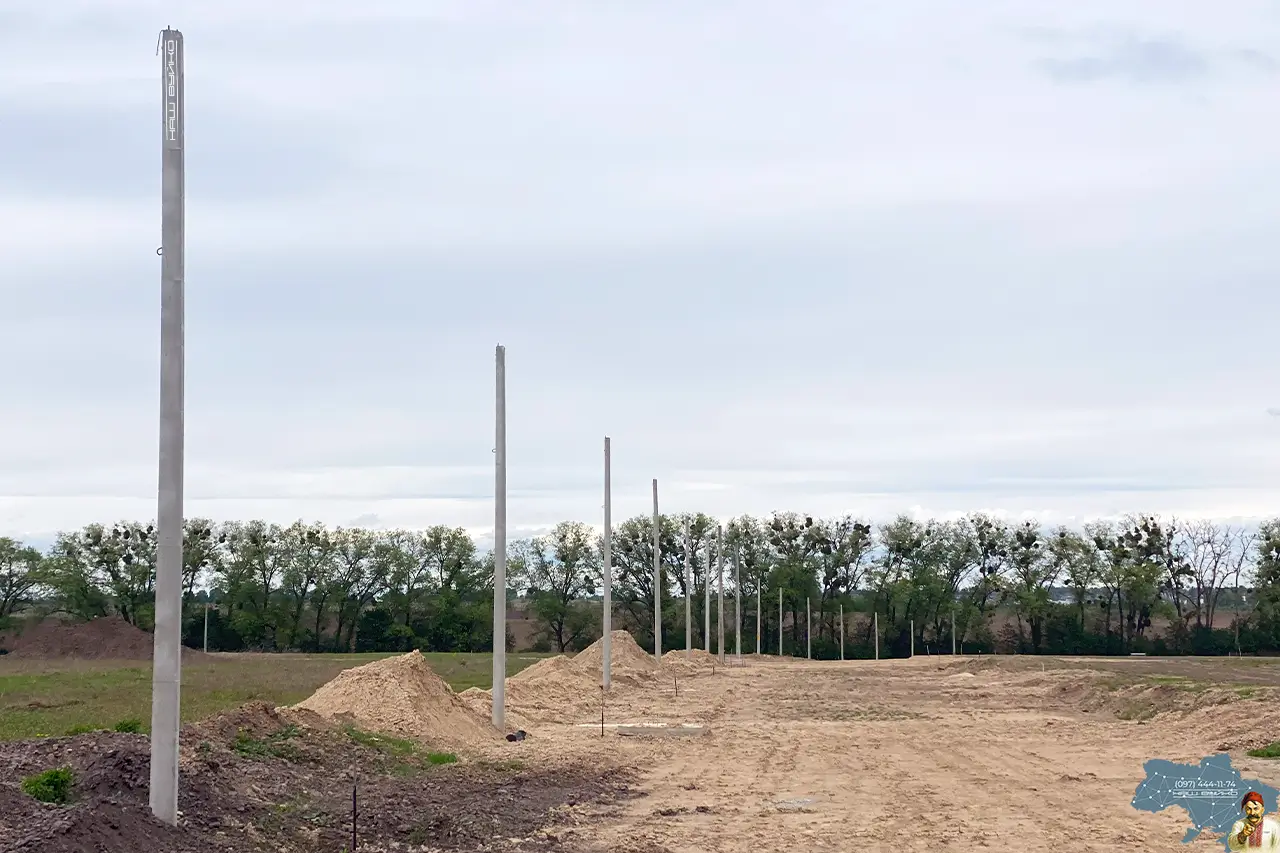

Відстань між залізобетонними опорами СВ залежить від напруги лінії, рельєфу місцевості та проектних параметрів.

Стандартні проміжки:

• 30-45 метрів — типова відстань для опор СВ на прямих ділянках траси
• До 65 метрів — можлива при сприятливих умовах та використанні високих опор
• 20-35 метрів — на складному рельєфі, поворотах або при перетинах перешкод

Фактори, що впливають на відстань:

Напруга лінії:

• 0,4-10 кВ — зазвичай 35-40 м між опорами
• 35 кВ — до 50-70 м

Умови місцевості:

• Рівнинна місцевість — максимальні проміжки
• Пагорби та схили — скорочена відстань для забезпечення безпечної висоти проводів
• Перетини доріг, річок — додаткові опори для посилення конструкції

Технічні обмеження:

• Допустима стріла провисання проводів
• Механічна міцність проводів та ізоляторів
• Вітрове та ожеледне навантаження в регіоні
• Клас напруги та тип використовуваних проводів (СІП, неізольовані)

Проектування: Остаточна відстань між опорами СВ визначається в проекті лінії електропередач з урахуванням усіх технічних та місцевих особливостей об'єкта.

Висновок: Оптимальна відстань між опорами СВ становить 30-40 метрів, що забезпечує надійність лінії та економічну ефективність будівництва.

Так, всі залізобетонні опори ЛЕП типу СВ мають необхідну документацію відповідно до вимог українського законодавства. Вироби проходять обов’язкову сертифікацію та технічний контроль якості.

Обов'язкова сертифікація:
• Опори СВ виготовляються згідно з ДСТУ та ГОСТ.
• Кожен етап контролюється технологами заводу — від армування до випробувань бетону.
• Сертифікат відповідності підтверджує, що продукція допущена до використання на лініях 0,4–35 кВ та відповідає чинним нормам.

Документація на продукцію:
• Паспорт якості видається на кожну партію або машину з опорами.
• У документі вказуються маркування, геометричні параметри, фактична міцність бетону, дата виготовлення та результати випробувань.
• Паспорт підтверджує відповідність виробу технічним нормам і проєктним вимогам.

Для замовника:
• Ви отримуєте повний комплект документів, необхідний для введення об’єкта в експлуатацію та передачі в енергомережу.
• Усі опори СВ офіційно придатні для використання в будівельних і енергетичних проєктах будь-якого масштабу.

Так, монтаж залізобетонних опор СВ можливий у зимовий період, але лише з дотриманням технічних вимог, які застосовуються до робіт у холодну пору року.

Температурні умови:

• Монтажні роботи допускаються до –15°С — це орієнтовний поріг, який використовується в галузі для земляних робіт і монтажу опор.

• За температури нижче –20°С роботи зазвичай зупиняють через ризики промерзання ґрунту та втрати міцності бетонних сумішей.

• Оптимальний діапазон: +5°С…+25°С, коли бетон і ґрунт поводяться стабільно.

Що важливо взимку:

• Буріння котлованів: виконується технікою, здатною працювати по мерзлому ґрунту (до 40–50 см промерзання).

• Зворотна засипка: використовують незамерзлий ґрунт або ПГС із пошаровим ущільненням.

• Бетонування основи (за проєктом): застосовують протиморозні добавки або підігрів бетону, щоб він не втратив міцність.

• Організація процесу: через короткий світловий день роботи планують у стислі інтервали; техніку готують до запуску у мороз.

• Пересування техніки: промерзлий ґрунт полегшує рух важких машин і автокранів.

Переваги зимового монтажу:

• Краща прохідність техніки завдяки твердому ґрунту.

• Мінімальні пошкодження поверхні ділянки.

• Менше черг у монтажних бригад — швидша організація робіт.

Обмеження:

• Морози нижче –20°С.

• Глибоке промерзання та сніг, що ускладнюють буріння та розмітку.

• Ожеледиця на техніці і самих опорах, що створює ризики для монтажників.

Висновок: Монтаж опор СВ узимку можливий і практикується, але потребує дотримання технологічних вимог до робіт у холодну пору року, контролю температури та правильного вибору матеріалів. Це дозволяє вести будівництво ЛЕП протягом усього року.

Транспортування та зберігання залізобетонних опор СВ здійснюється за встановленими нормами, щоб уникнути тріщин, сколів та втрати несучої здатності.

Транспортування:

• Опори перевозять на спеціальних тралах, напівпричепах або довгомірах з урахуванням їх довжини та ваги.

• Під час перевезення використовуються дерев’яні прокладки, які встановлюють у місцях, передбачених виробником.

• Кріплення виконують ременями або стяжками, заборонено затягувати металевими тросами без захисних накладок.

• Опори розміщують у горизонтальному положенні з фіксацією від поздовжнього та поперечного зсуву.

• Не допускається падіння, ударні навантаження та перевезення «наверх» без фіксації.

Вивантаження:

• Виконується автокраном або маніпулятором, використовуючи стропи через гумові/текстильні підкладки.

• Заборонено піднімати опору за арматурні петлі, не призначені для монтажу.

• Під час робіт забезпечують стабільність техніки та рівний майданчик.

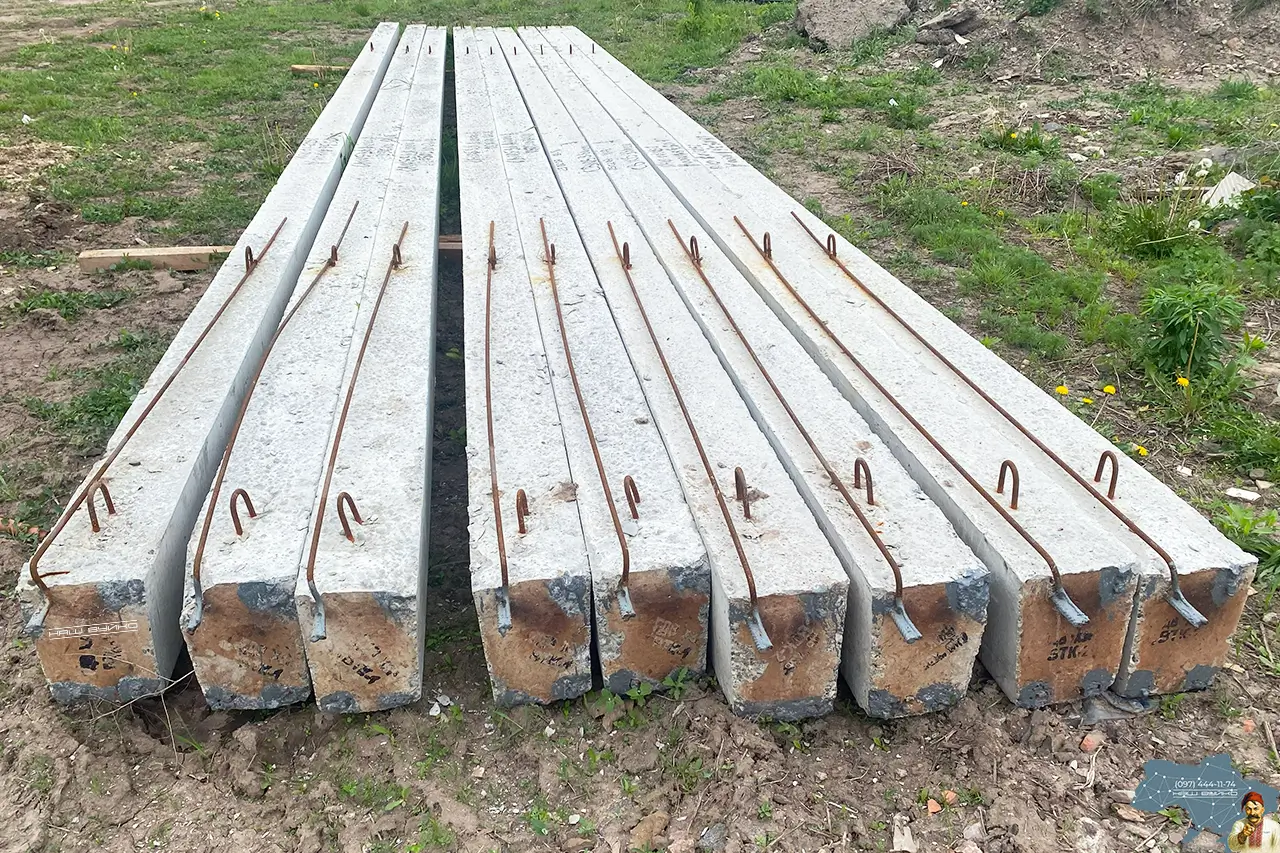

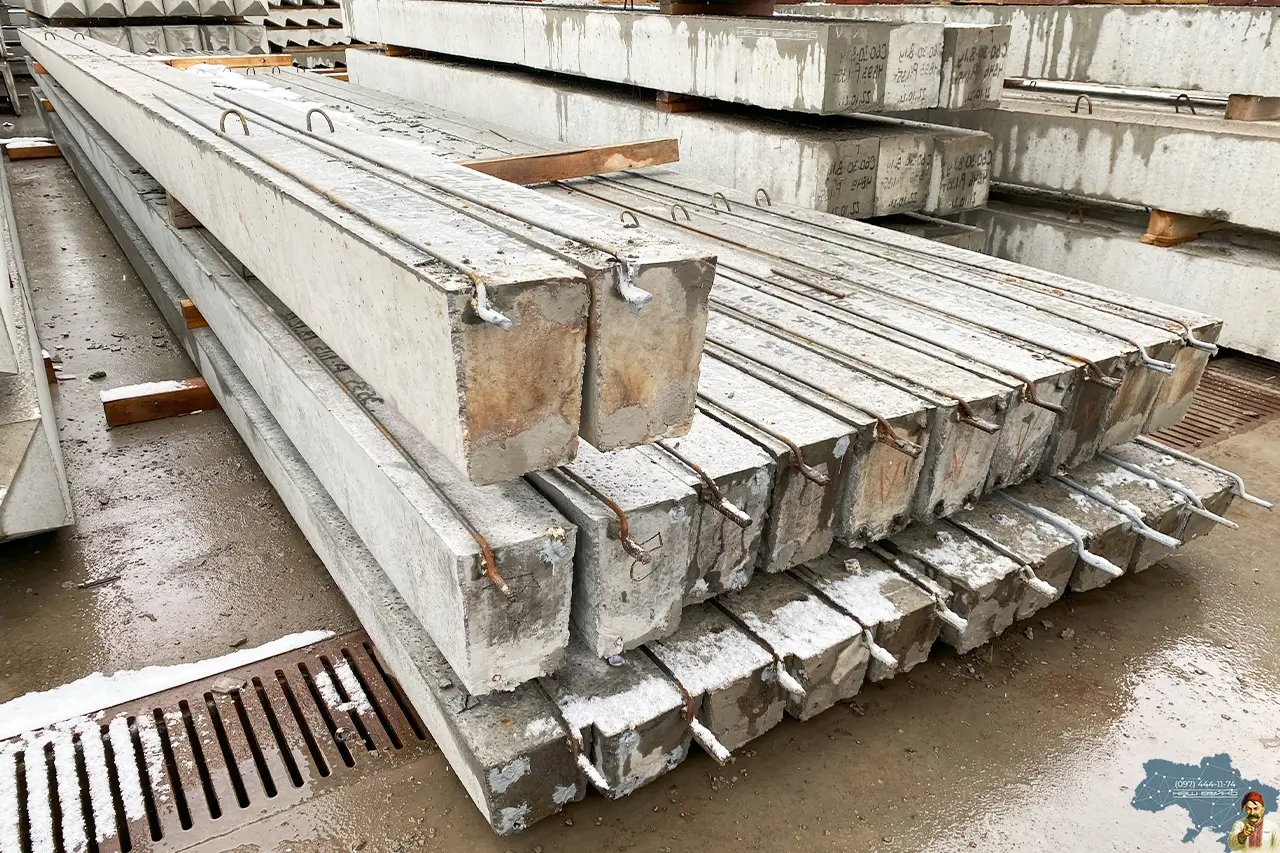

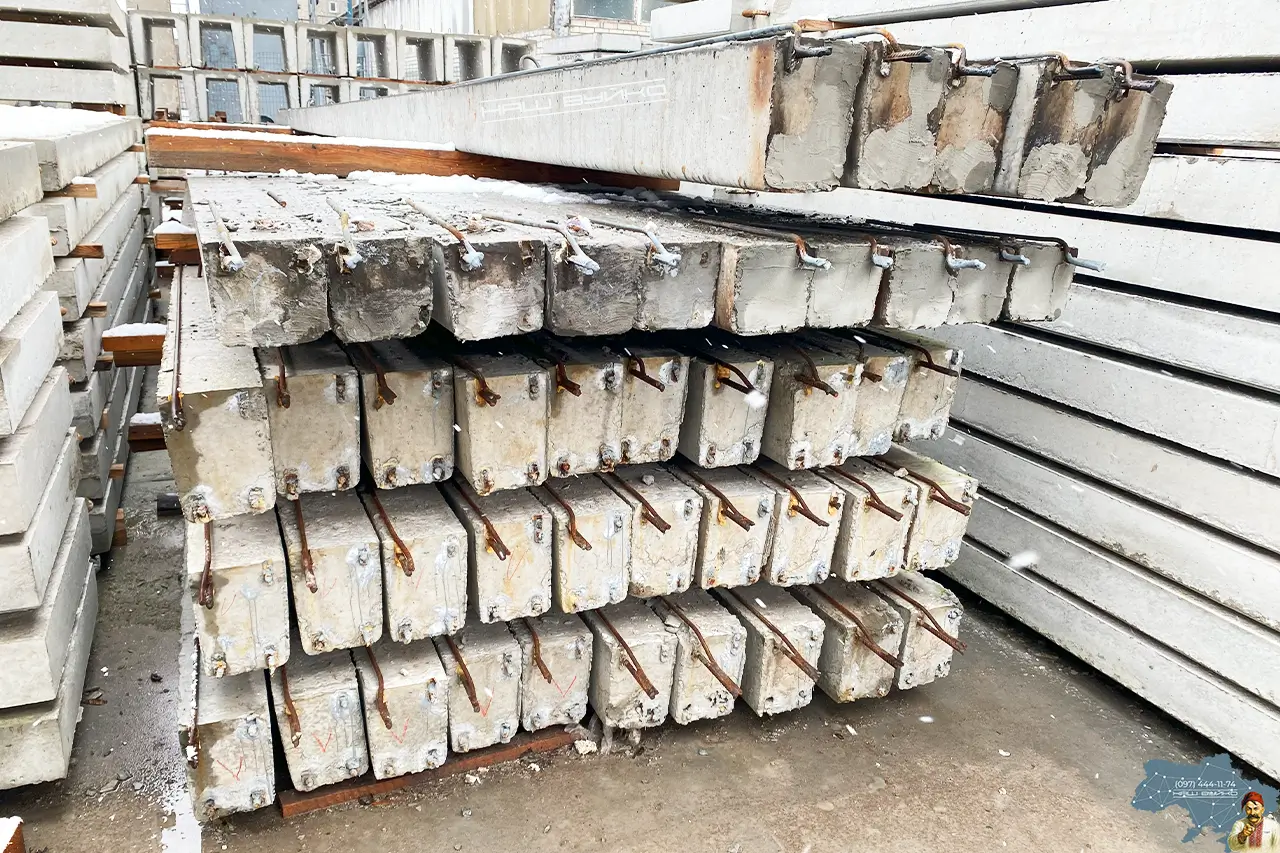

Зберігання на об’єкті:

• Опори складають на рівний, підготовлений майданчик з дренажем.

• Під нижній ряд обов’язково кладуть дерев’яні підкладки висотою 100–150 мм.

• Прокладки між рядами мають бути в одній вертикальній площині, щоб уникнути прогинів та розтріскування.

• Максимальна висота штабелю зазвичай становить до 2–3 рядів (залежно від типу та довжини опори).

• Заборонено зберігати опори на ґрунті без підкладок або ставити на торець.

• Місце складування має бути доступним для автокрана/маніпулятора під час подальшого монтажу.

Додаткові вимоги:

• При зберіганні взимку — очищати опори від льоду та снігу перед монтажем.

• При тривалому зберіганні — контролювати стан прокладок і рівність штабелю.

• Не допускати контакту залізобетонних опор з агресивними середовищами (солі, хімреагенти).

Висновок: Дотримання вимог до транспортування й зберігання опор СВ гарантує їхню цілісність, безпечний монтаж та відповідність розрахунковим характеристикам при подальшій експлуатації.

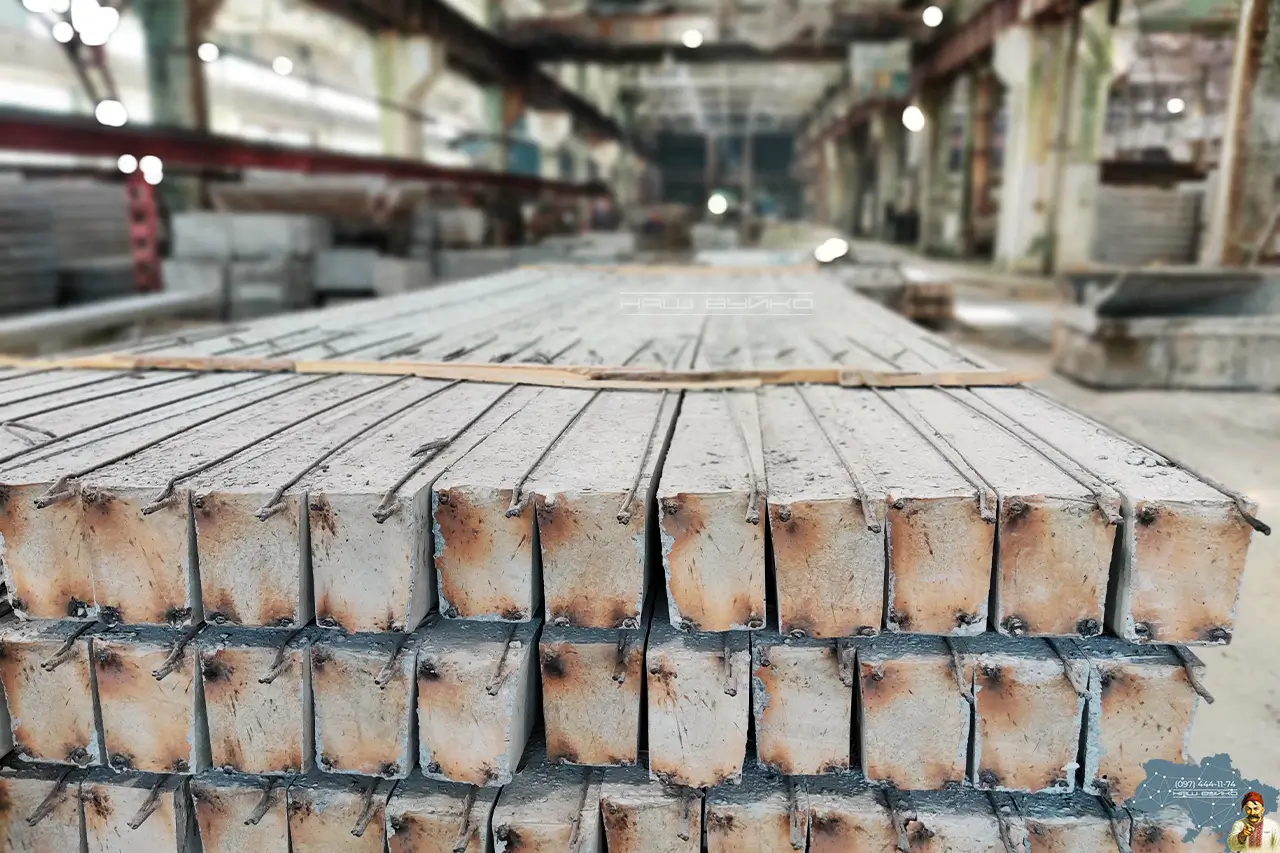

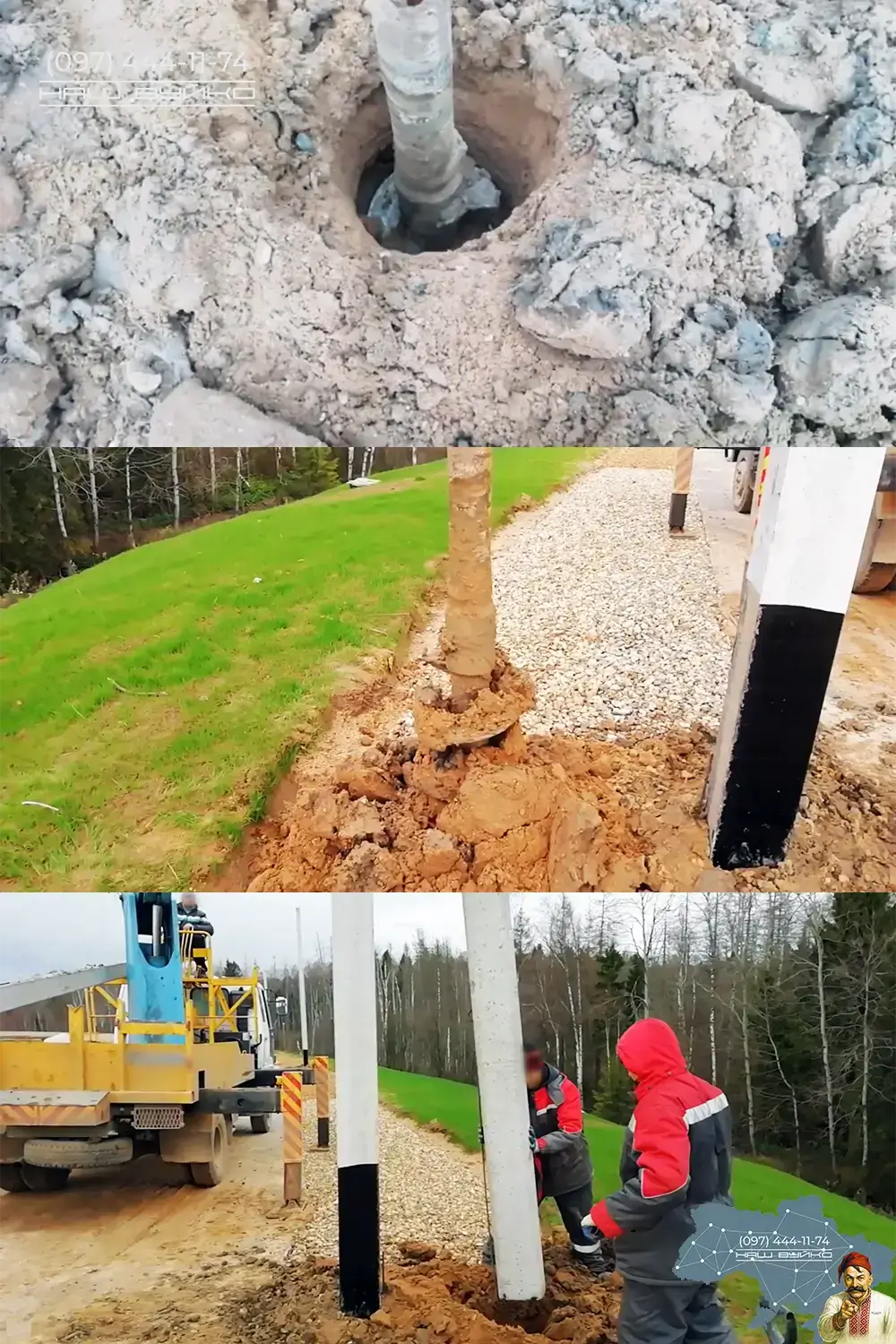

Для встановлення залізобетонних опор СВ використовується спеціалізована техніка та інструмент, які забезпечують буріння, підйом, монтаж і закріплення опори в ґрунті.

Основна техніка:

• Бурильно-кранова машина (БКМ) — універсальна техніка, яка бурить котлован і одразу встановлює опору. Найчастіше використовується на ЛЕП до 10–35 кВ.

• Автокран (16–25 т) — застосовується, якщо буріння виконує окрема техніка або коли опора має більшу масу.

• Ямобур / навісний гідробур — для буріння котлованів у випадках, коли монтаж виконується у два етапи (буріння + установка).

• Автоманіпулятор — використовується для доставки опор та вивантаження на об’єкті; може встановлювати легкі опори невеликої довжини.

Допоміжне обладнання:

• Стропи, текстильні лямки, траверси — для безпечного підйому опор.

• Розтяжки та тимчасові підпори — для фіксації опори під час виставлення у вертикаль.

• Ручний інструмент: рівні, рулетки, мотузки для розмітки, кувалди, лопати.

• Геодезичне обладнання — нівелір або лазерний рівень для точного виставлення осей.

Для робіт у складних ґрунтах:

• Спецбури для мерзлого ґрунту, якщо монтаж виконується взимку.

• Бурові коронки з твердосплавними зубами для кам’янистих порід.

• Екскаватор — для розробки ґрунту там, де буріння неможливе.

Для бетонування (якщо передбачено проєктом):

• Бетонозмішувач або міксер,

• Глибинні вібратори,

• Протиморозні добавки або підігрів (взимку).

Засоби безпеки:

• Каски, страхувальні пояси, діелектричні рукавиці, жилети, сигнальні прапорці.

Висновок:
Для якісного монтажу опор СВ необхідна спеціалізована техніка (БКМ, автокран, бурове обладнання) та набір професійних інструментів, які забезпечують точне буріння, підйом опори та її надійну фіксацію в ґрунті. Це гарантує безпечну і довговічну роботу ЛЕП.

Тривалість монтажу однієї залізобетонної опори СВ залежить від типу опори, ґрунтових умов, використовуваної техніки та організації робіт.

Середній час монтажу:

• У стандартних умовах — 40–60 хвилин на одну опору.

• За наявності складних ґрунтів або необхідності бетонування — 1,5–3 години.

Що впливає на швидкість:

• Тип техніки: БКМ монтує опору значно швидше (буріння + установка одразу).

• Глибина та діаметр котловану: чим твердіший ґрунт — тим довше триває буріння.

• Тип опори: кутові, анкерні, кінцеві опори встановлюються довше.

• Погодні умови: дощ, мороз, вітер можуть збільшити час монтажу.

• Організація під’їзду: якщо техніка має вільний доступ — швидше; якщо ні — повільніше.

Розбивка за видами робіт:

• Буріння котловану — 15–30 хв

• Встановлення та орієнтація опори — 15–25 хв

• Засипка та трамбування — 15–25 хв

• За потреби бетонування — + 1–2 години

Висновок:
У типових умовах монтаж залізобетонної опори ЛЕП займає до 1 години, а при складних ґрунтах, бетонуванні або збільшених навантаженнях — до кількох годин.

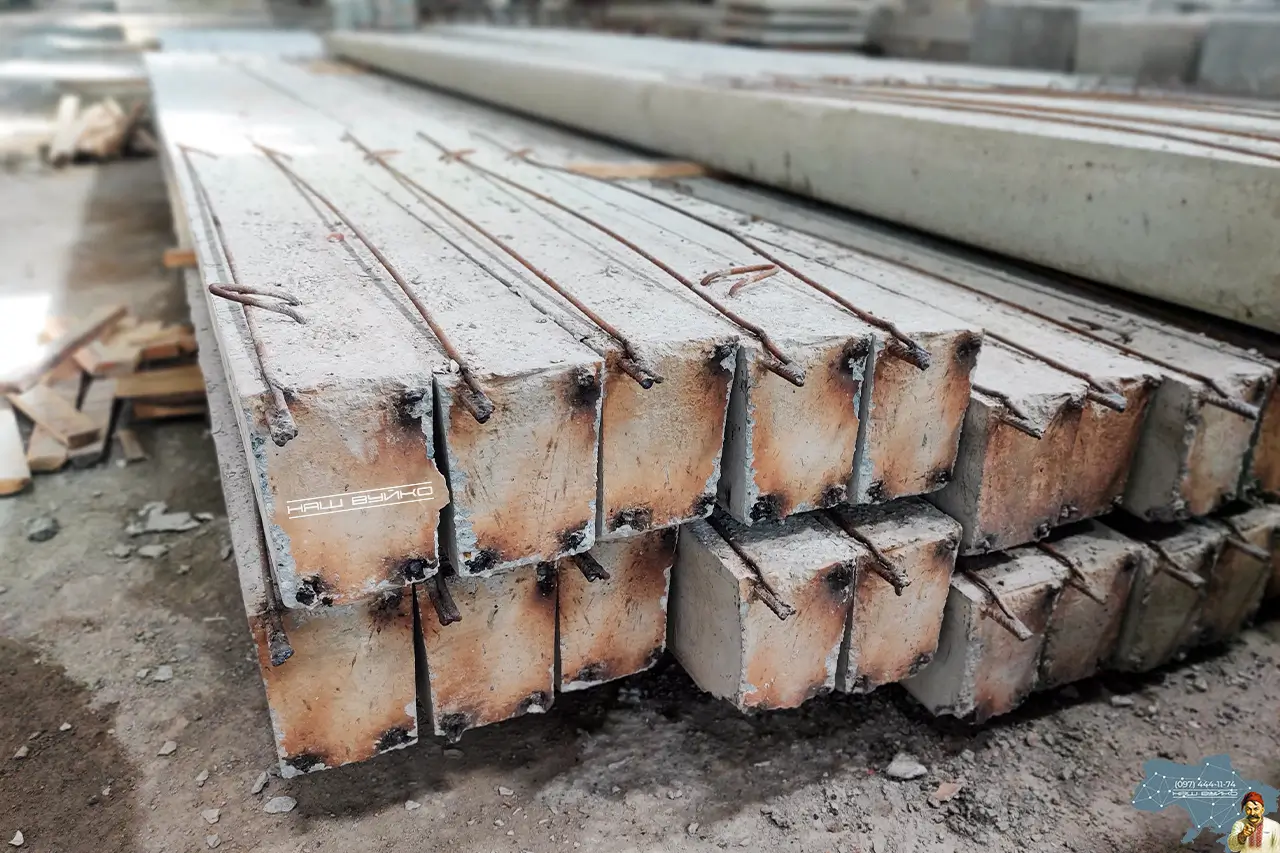

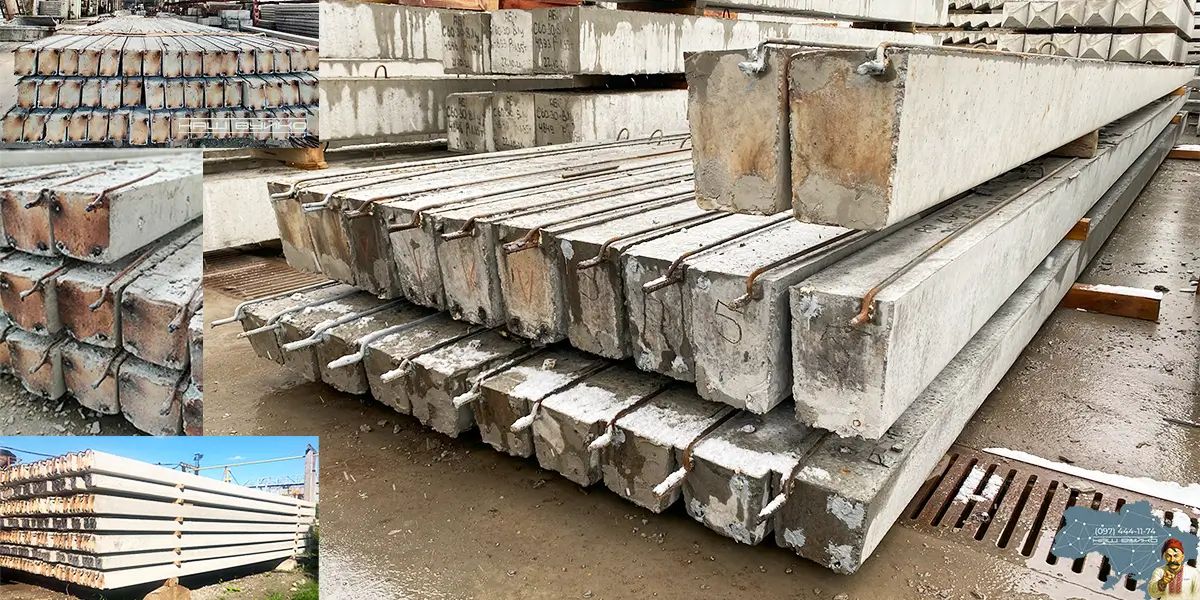

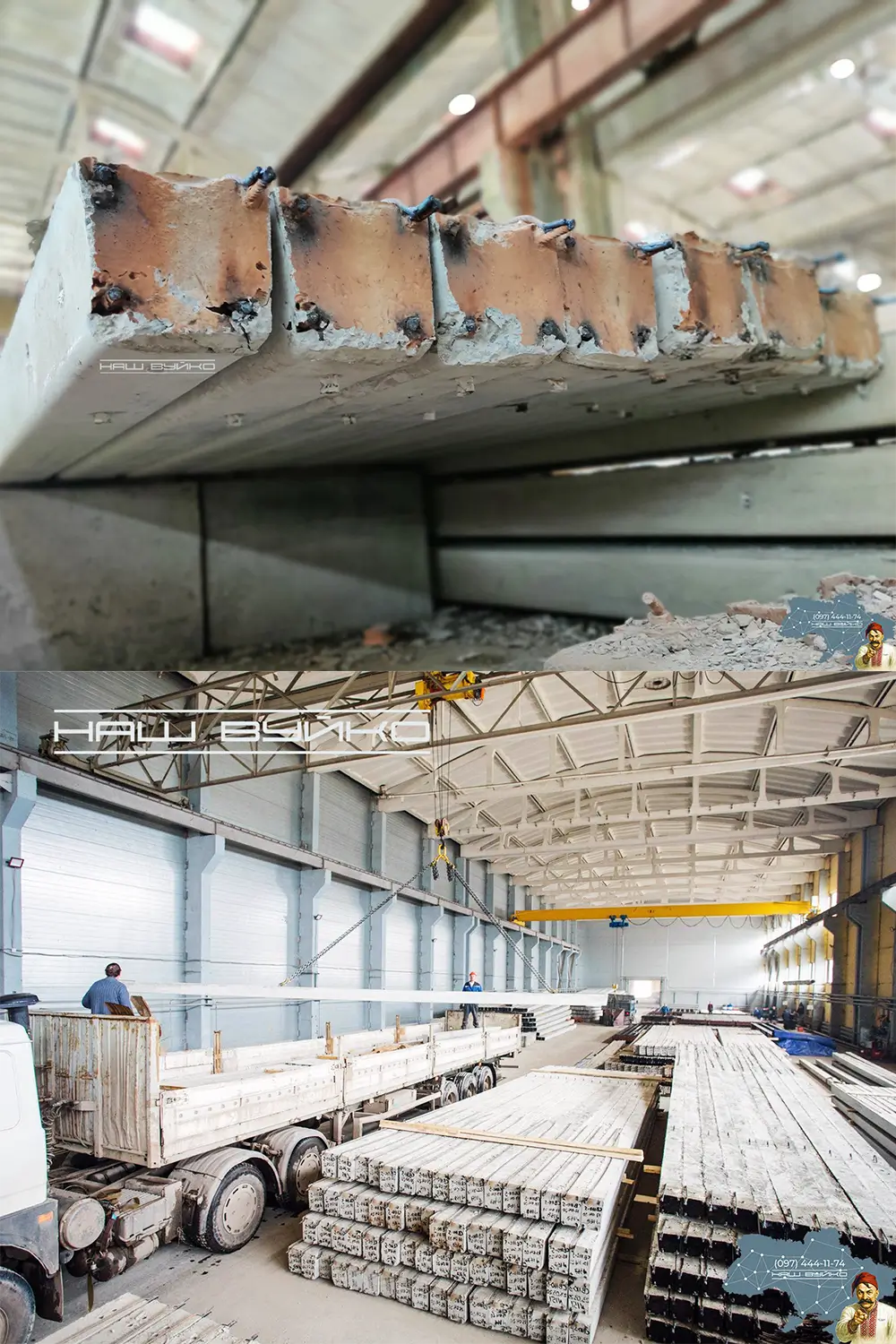

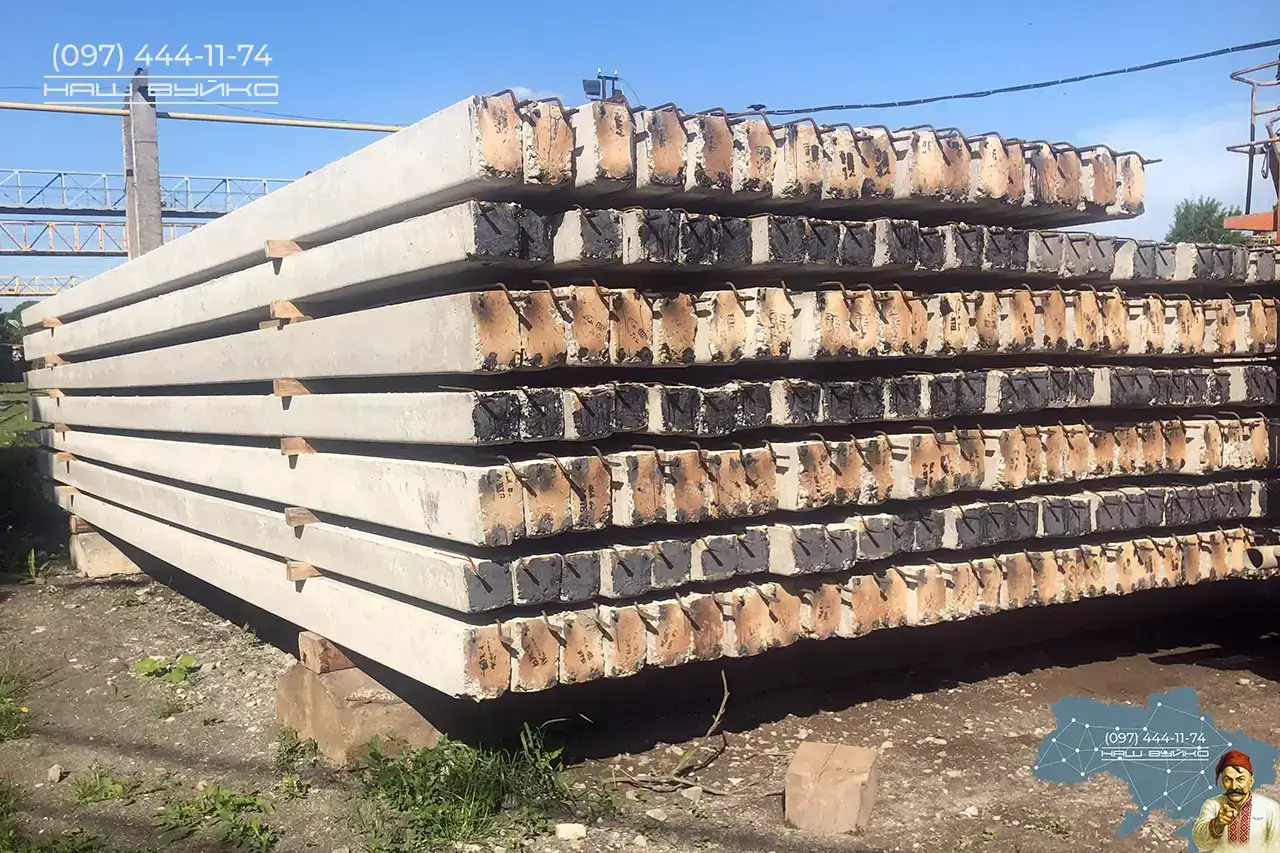

Маркування СВ використовується для позначення типу залізобетонних опор, що застосовуються на повітряних лініях електропередач. Це не абревіатура зі словесною розшифровкою, а індекс конструктивної серії, прийнятий за радянськими стандартами.

Що таке опора СВ:

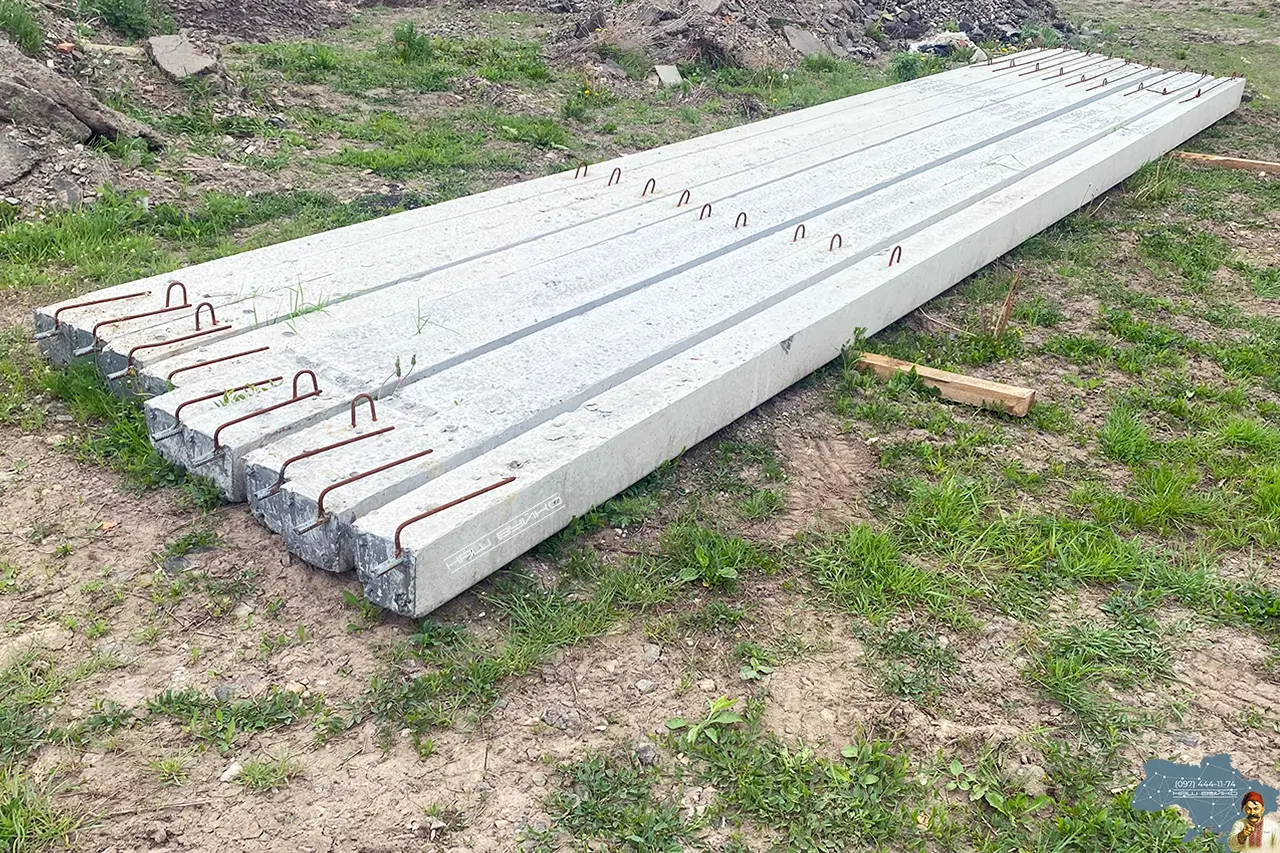

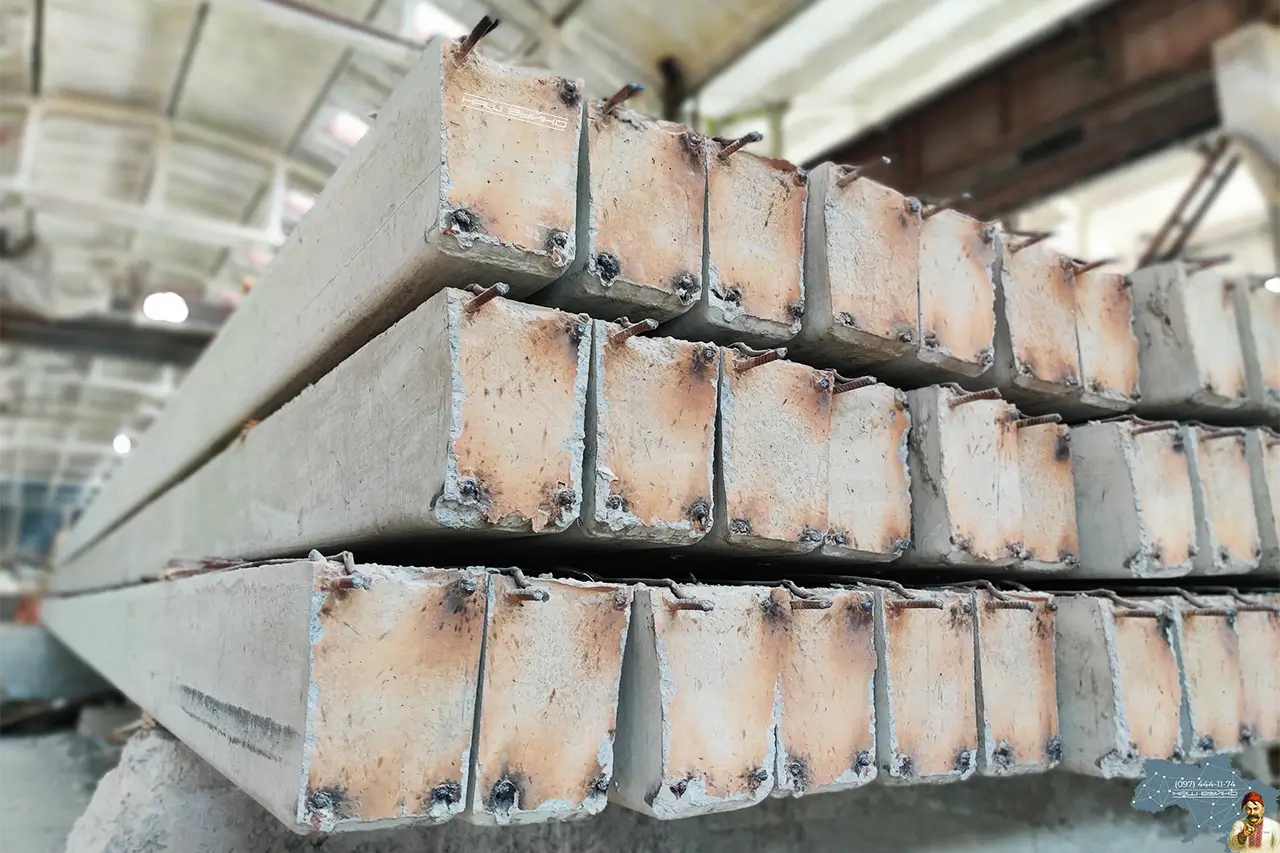

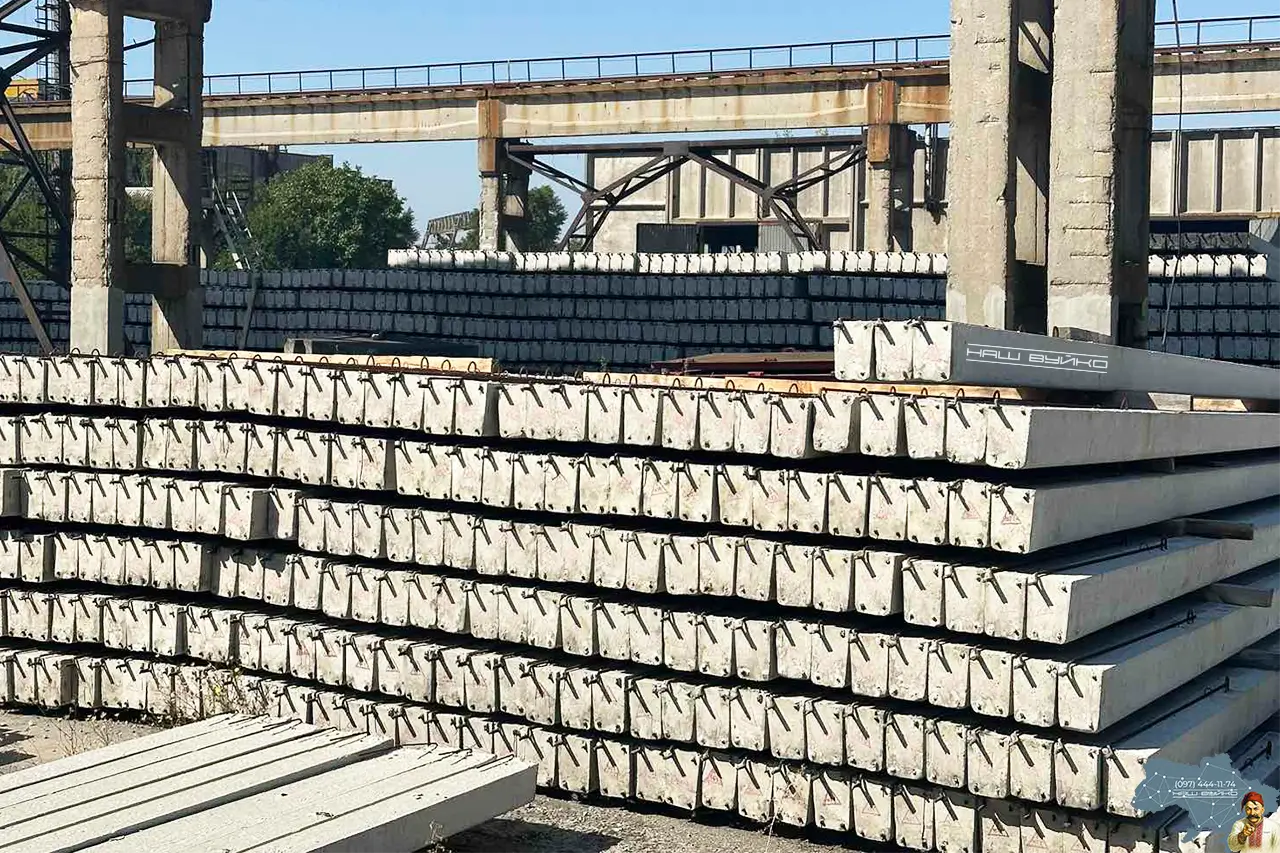

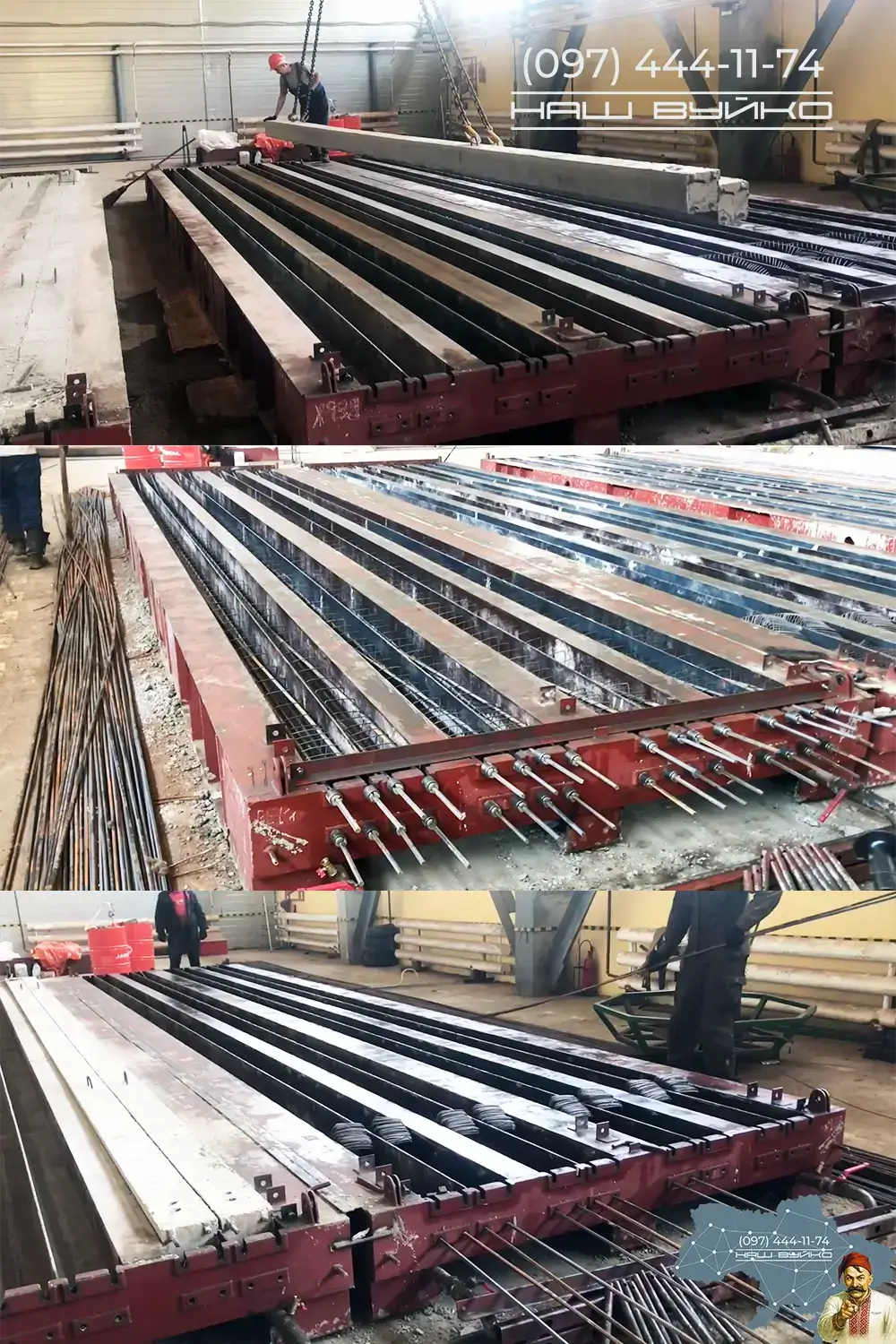

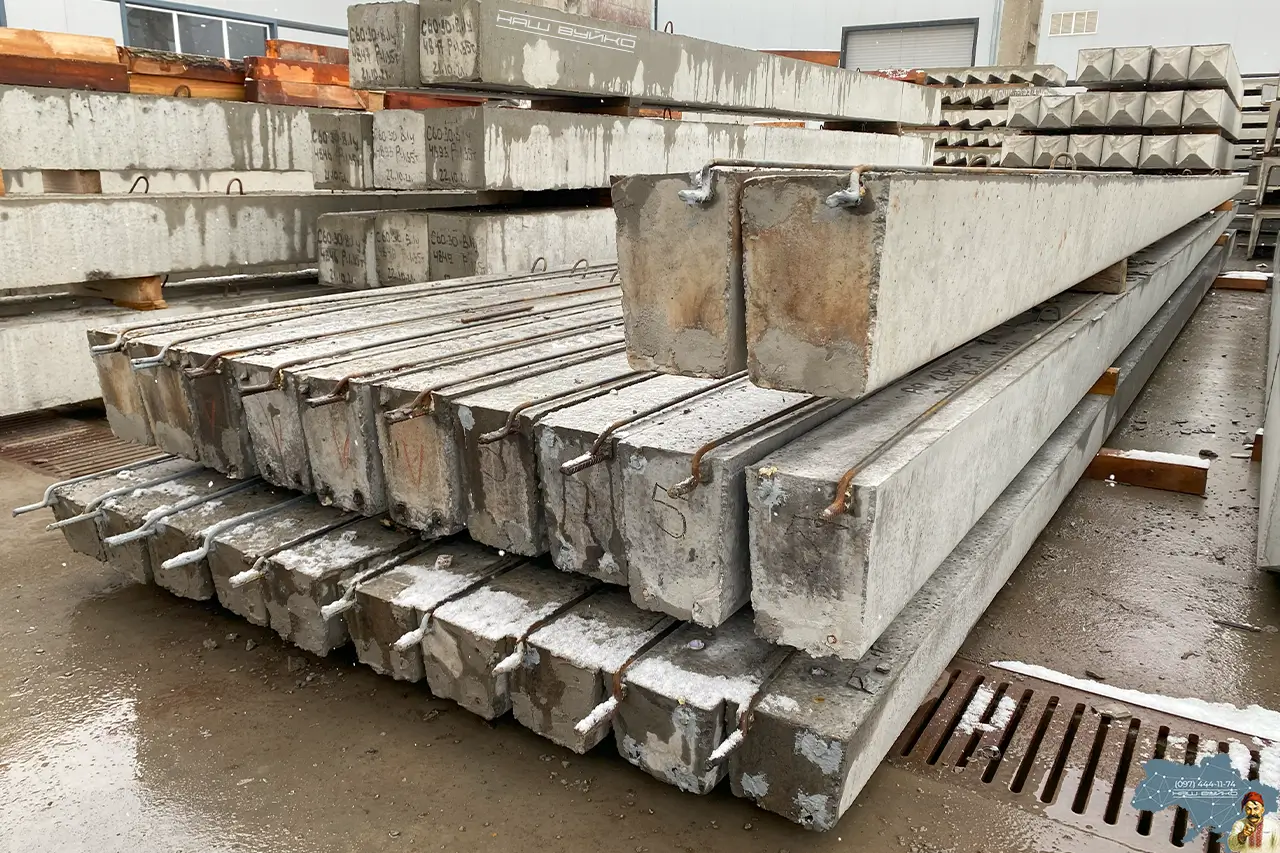

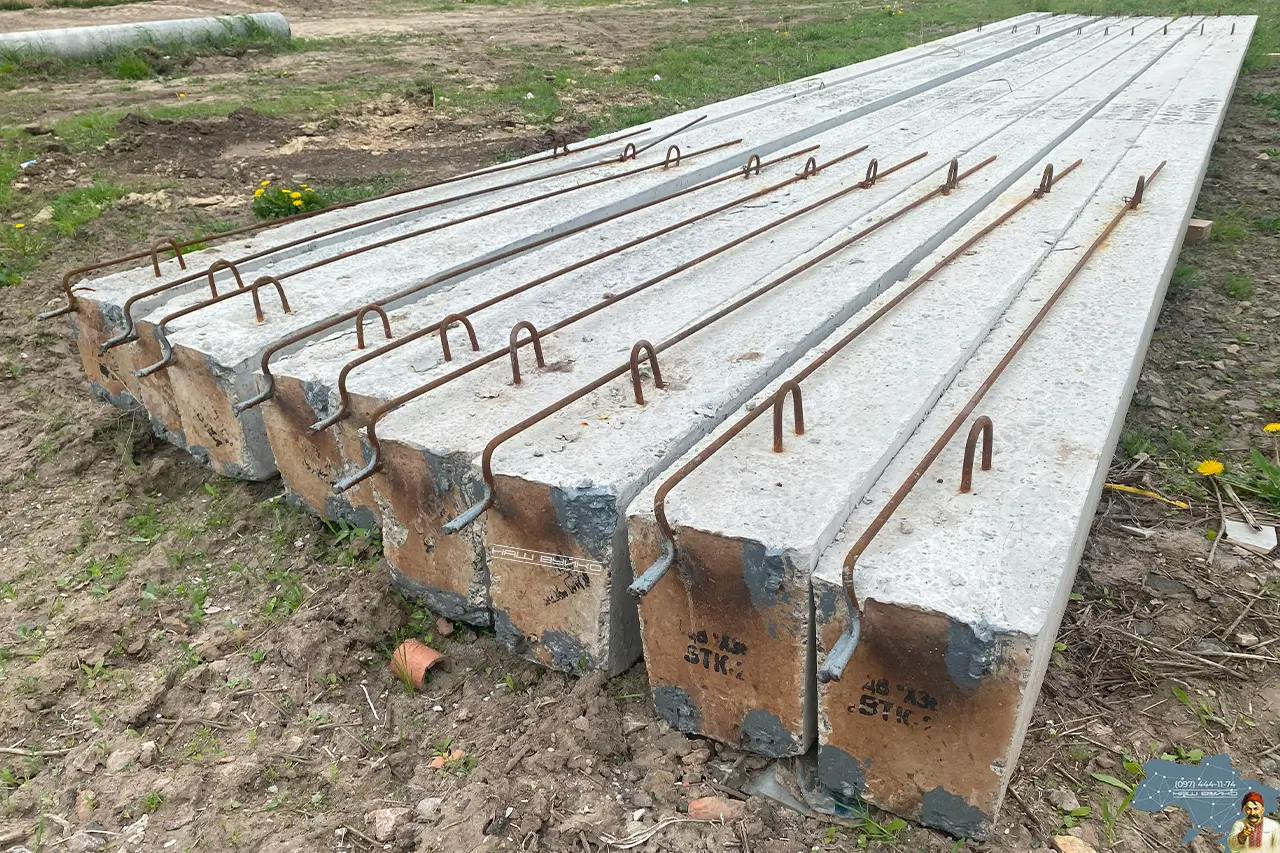

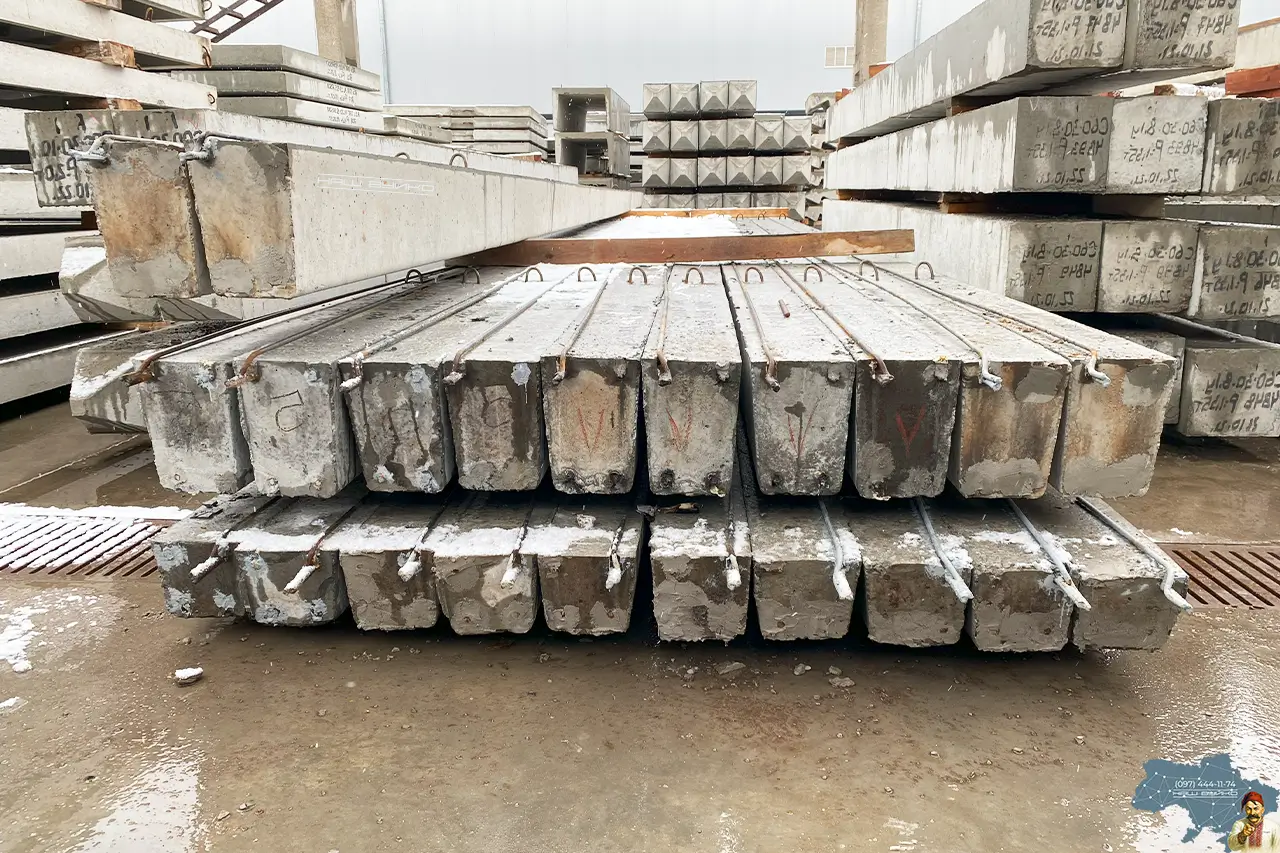

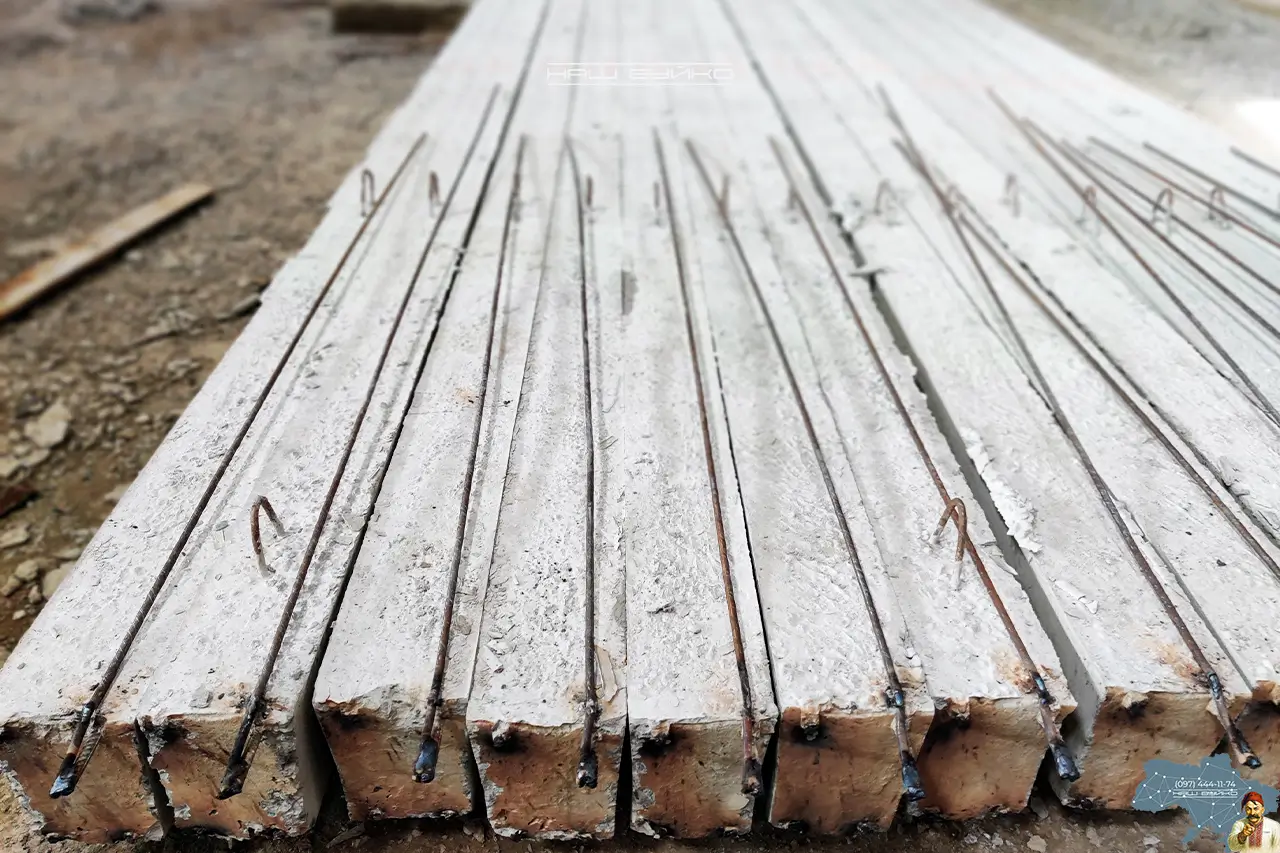

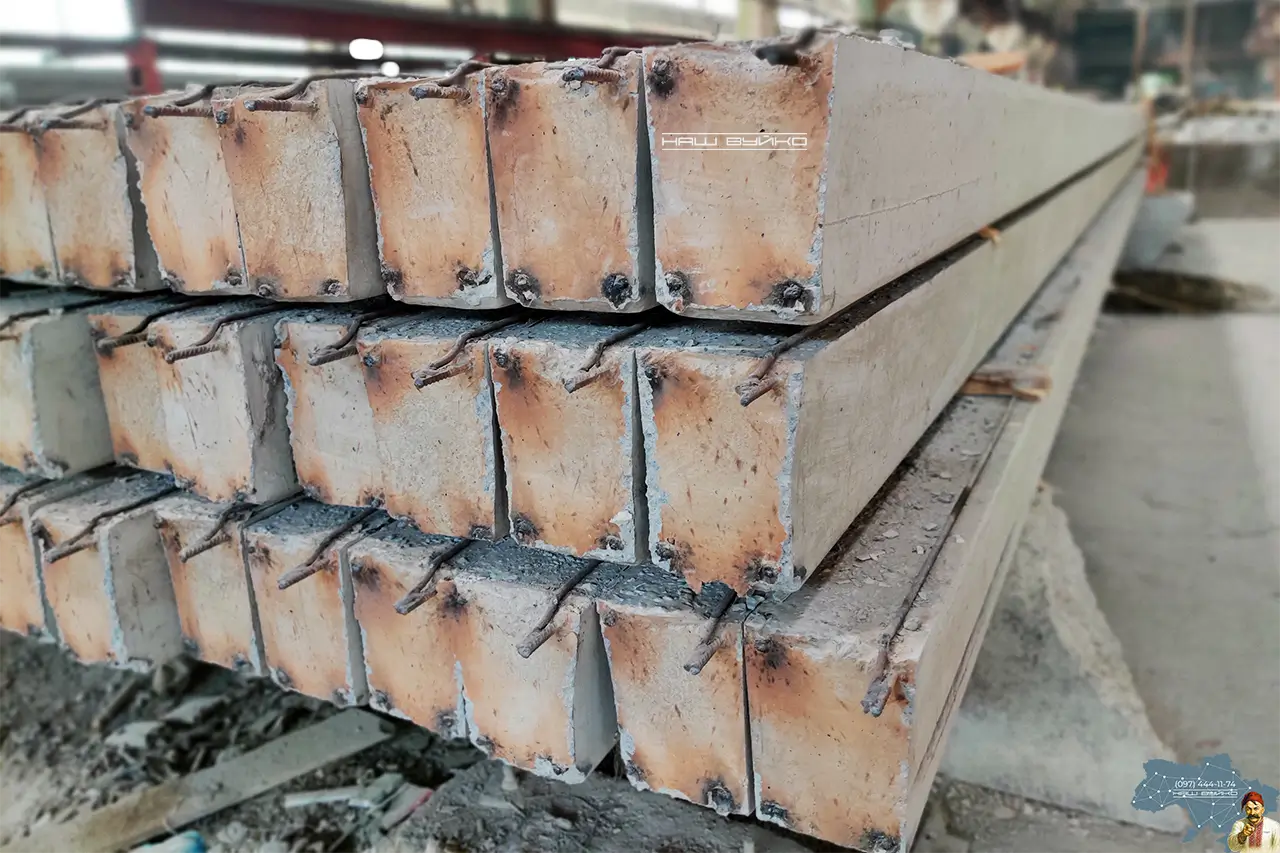

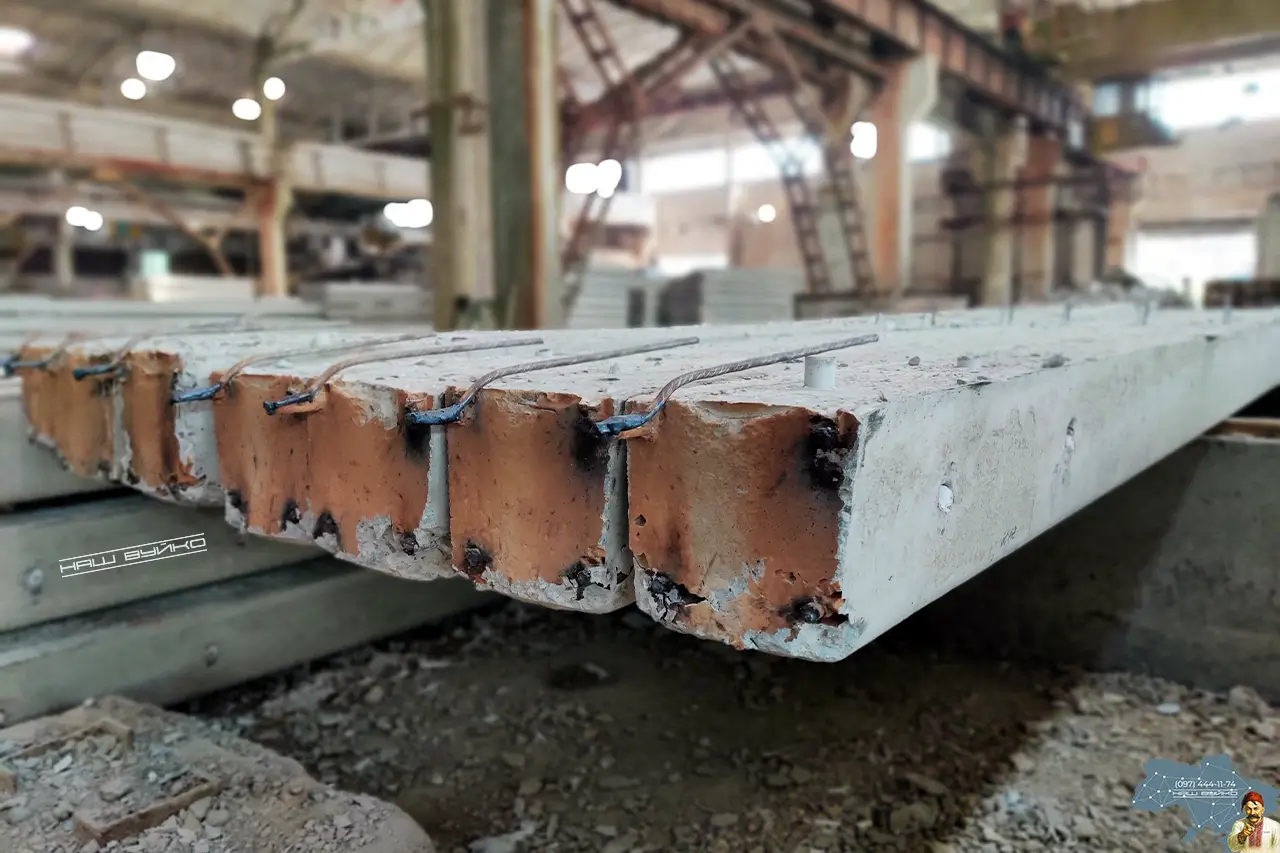

СВ — це залізобетонна опора з поперечним перерізом у вигляді рівнобедреного трапецієподібного стрижня, яка виготовляється методом вібропресування або центрифугування.

Особливості опор СВ:

• мають трапецієподібний профіль;

• використовуються на ЛЕП 0,4–35 кВ;

• відрізняються високою жорсткістю та стійкістю до навантажень;

• маркуються цифрами, що відповідають довжині та типу: СВ95, СВ110, СВ164 тощо.

Висновок:
Позначення СВ — це типова серія залізобетонних опор ЛЕП, яка характеризується трапецієподібним перерізом та підвищеною міцністю, а не буквена розшифровка на кшталт "стійка вібрована".
