Палі забивні залізобетонні

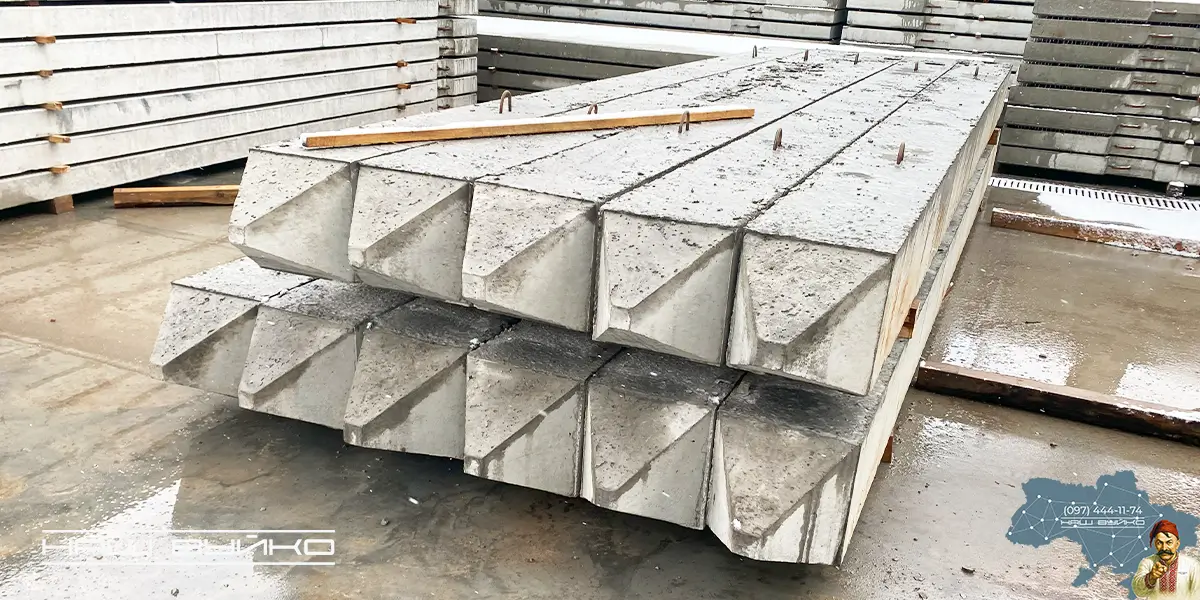

Палі забивні залізобетонні — це фундаментні конструкції, які передають навантаження від будівлі на щільні шари ґрунту, що залягають глибше слабких поверхневих пластів. Вони працюють там, де звичайний стрічковий або плитний фундамент не забезпечує необхідної надійності — на торфовищах, обводнених ділянках, насипних та просідаючих ґрунтах, у зонах з високим рівнем ґрунтових вод.

Практичні переваги забивних паль

Головна цінність забивної технології — швидкість влаштування фундаменту. Паля готова до навантаження одразу після забивання. Не потрібно чекати 28 діб, поки бетон набере міцність, як у випадку з буронабивними палями. Забили сваю дизель-молотом або вібропогружувачем — і можна продовжувати роботу. Для проєктів з жорсткими термінами здачі об’єкта це критична перевага.

Бригада з двох-трьох працівників та спеціалізованої техніки встановлює 40-60 паль за робочу зміну. Це дозволяє завершити фундаментні роботи навіть на великих об’єктах у стислі терміни. Промислові споруди, багатоповерхові будинки, мостові опори — усі ці об’єкти потребують сотень паль, і швидкість монтажу безпосередньо впливає на загальні терміни будівництва.

Процес забивання ущільнює ґрунт навколо палі. Кожен удар молота або імпульс вібратора впливає не лише на саму конструкцію, а й на прилеглі шари ґрунту. Це підвищує щільність основи та несучу здатність фундаменту, особливо на пухких та насипних ділянках. На відміну від буріння, яке розпушує ґрунт та потребує подальшого його ущільнення, забивання одразу створює навколо палі зону підвищеної міцності.

Надійність залізобетонних паль підтверджена десятиліттями експлуатації. Бетон не піддається корозії в ґрунті, арматурний каркас захищений товстим шаром бетону від контакту з водою та агресивними речовинами. Розрахунковий термін служби становить понад 100 років без втрати несучої здатності. Фундаменти на забивних палях працюють у всіх кліматичних зонах України — від Закарпаття до Донбасу, від Полісся до Криму.

Палі типу С та ПНк — дві технології виготовлення

На цій сторінці представлені два типи паль забивних: палі типу С та палі попередньо-напружені ПНк. Вони відрізняються технологією виготовлення, що визначає деякі особливості продукції.

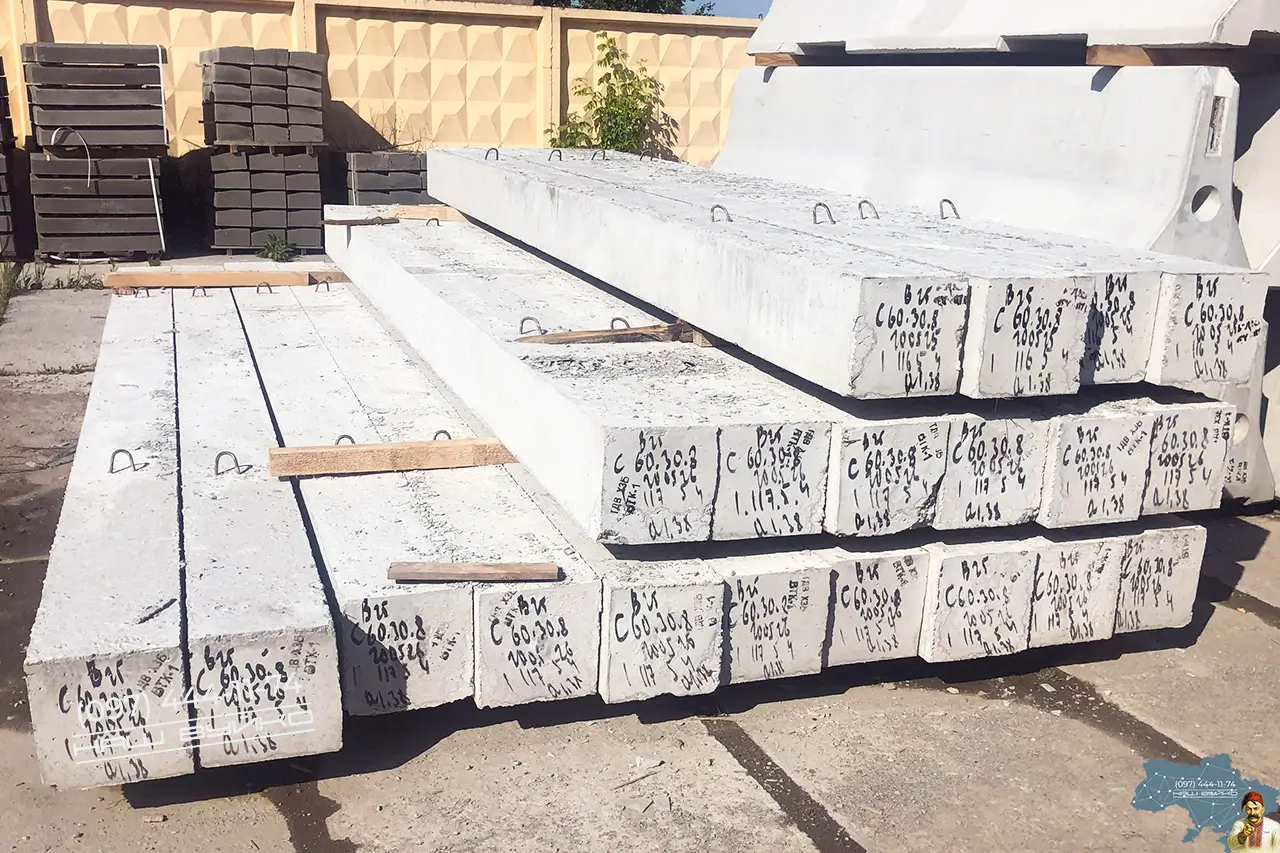

Палі типу С виготовляються методом формування в опалубці. Арматурний каркас розміщується у металевій формі, заливається бетонною сумішшю, яка ущільнюється вібруванням. Після твердіння отримуємо готовий виріб. Це класична технологія, що застосовується десятиліттями та забезпечує стабільну якість продукції.

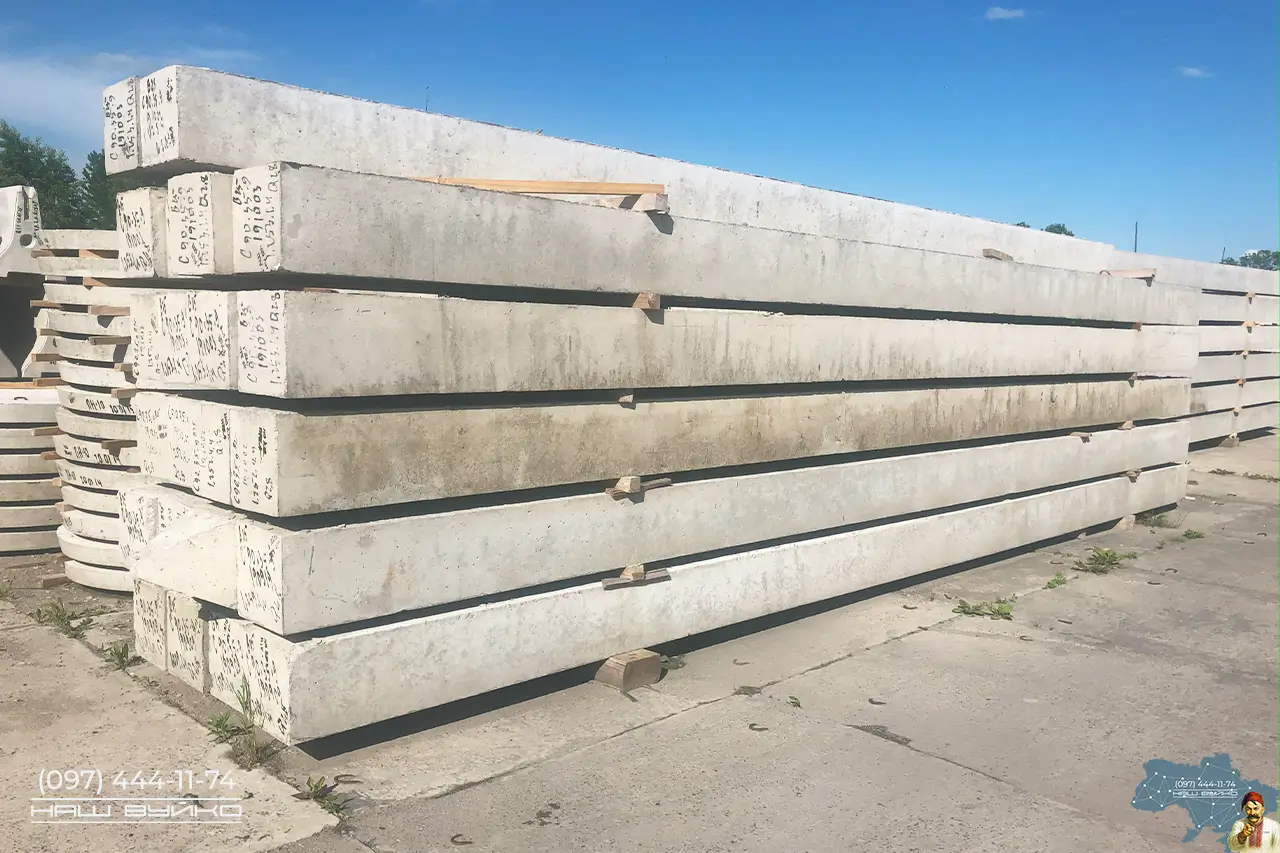

Палі ПНк виготовляються методом екструзії — продавлювання напівсухої бетонної суміші через формуючу головку. Бетонна маса подається під тиском, формується у безперервну смугу потрібного перерізу, яка потім нарізається на палі заданої довжини. Марка бетону для паль ПНк зазвичай дещо вища порівняно з палями С, що пов’язано з особливостями технологічного процесу.

Обидва типи паль мають свої характеристики та застосування. Палі С дозволяють виготовляти конструкції з додатковими елементами при потребі. Палі ПНк забезпечують високу щільність бетону завдяки сильному пресуванню під час екструзії. Вибір конкретного типу залежить від вимог проєкту, характеристик ґрунту та навантажень на фундамент.

Технічні характеристики та типорозміри

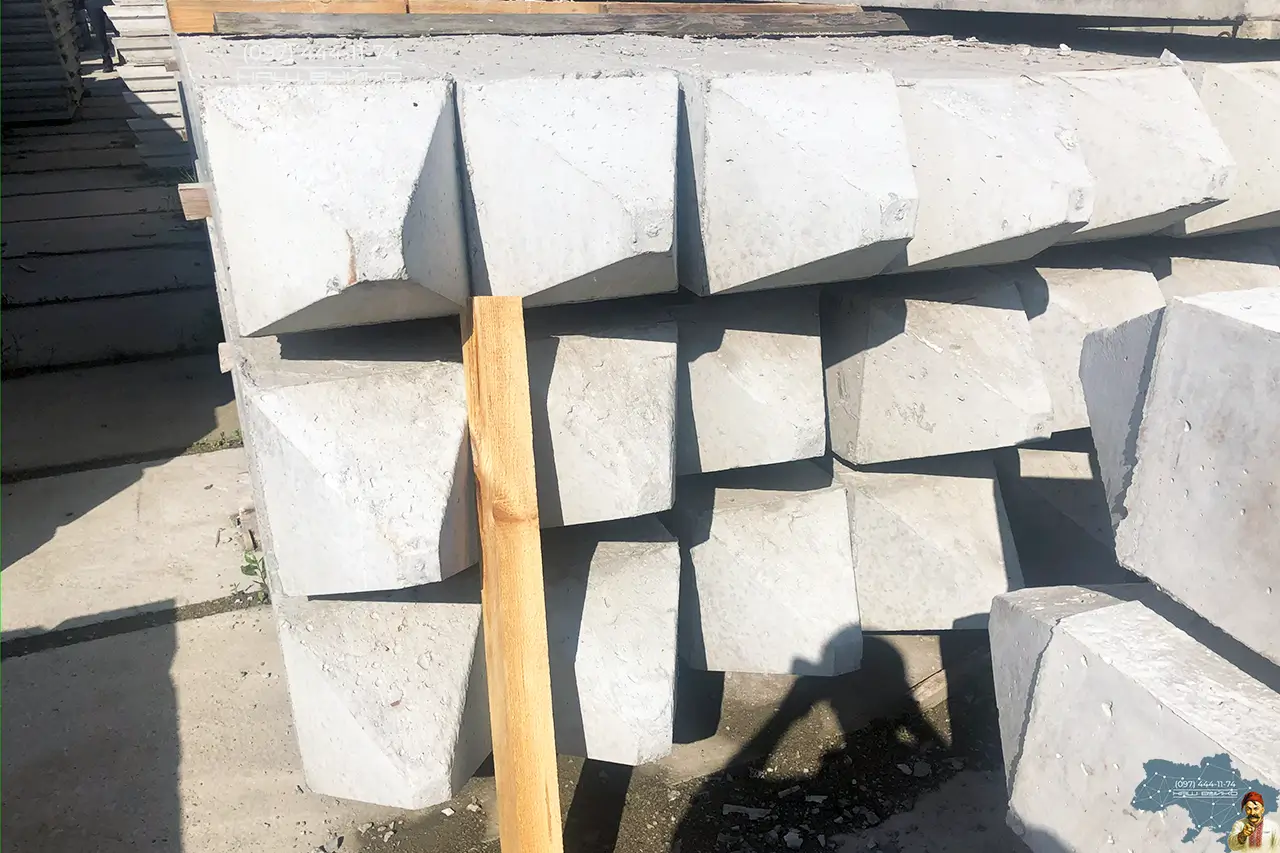

Переріз забивних паль — квадратний, зі стороною від 200 до 400 мм. Найпоширеніші розміри: 300×300 мм та 350×350 мм. Саме на цих палях спеціалізується компанія НАШ ВУЙКО. Довжина паль варіюється від 3 до 12 метрів з кроком 0,5 метра, що дозволяє підібрати оптимальний варіант під конкретну глибину залягання щільних ґрунтів. Для особливо складних геологічних умов виготовляються палі довжиною до 16 метрів під індивідуальне замовлення.

Бетон для паль С використовується класу В25-В30, що відповідає маркам М350-М400. Для паль ПНк застосовується бетон класу В30-В35 (М400-М450). Морозостійкість обох типів — не менше F150-F200, що означає здатність витримати понад 150-200 циклів замерзання та відтавання без втрати міцності. У ґрунтових умовах України з сезонним промерзанням на глибину 80-120 см цього достатньо для багатьох десятиліть експлуатації.

Армування виконується сталевими прутами класу А-III (А400), розміщеними вздовж всієї довжини палі. Кількість поздовжніх стержнів залежить від перерізу — для палі 300×300 мм зазвичай 4-6 прутів діаметром 12-14 мм. Поперечні хомути встановлюються з кроком 100-200 мм, забезпечуючи просторову жорсткість каркасу. Товщина захисного шару бетону становить 30-40 мм, що запобігає корозії арматури навіть в умовах агресивних ґрунтових вод.

Вага паль залежить від перерізу та довжини. Паля 300×300 мм довжиною 6 метрів важить приблизно 1,35 тонни, паля 350×350 мм тієї ж довжини — близько 1,8 тонни. Це потрібно враховувати при організації транспортування та розвантаження на об’єкті. Стандартний напівпричіп перевозить 15-18 паль перерізом 300×300 мм довжиною 6 метрів за один рейс.

Детальні таблиці з повними технічними параметрами всіх типорозмірів паль С та ПНк, включаючи вагу, габарити, марки бетону та розрахункові навантаження, ви знайдете на цій сторінці нижче. Там само представлені фото та відео продукції, що дозволить оцінити якість виконання перед замовленням.

Несуча здатність та застосування

Несуча здатність палі залежить від її перерізу, довжини та характеристик ґрунту. Паля працює як за рахунок опору ґрунту під нижнім кінцем, так і за рахунок сил тертя на бічній поверхні. У щільних ґрунтах основне навантаження сприймає вістря, у слабких та середніх — переважає бічне тертя.

Паля 300×300 мм довжиною 6 метрів на суглинках середньої щільності витримує розрахункове навантаження 40-60 тонн. На пісках дрібних та середньої крупності несуча здатність може зростати до 60-80 тонн завдяки кращому ущільненню ґрунту при забиванні. Паля 400×400 мм довжиною 8-10 метрів на тих самих ґрунтах може сприймати 100-150 тонн.

Точний розрахунок несучої здатності виконується на основі геологічних вишукувань майданчика будівництва. Інженери-геологи визначають характеристики ґрунту — щільність, вологість, модуль деформації. На основі цих даних проєктувальники підбирають тип, переріз та довжину паль для конкретного об’єкта.

НАШ ВУЙКО — виробник та постачальник забивних залізобетонних паль

Палі забивні залізобетонні типу С та ПНк виготовляються НАШ ВУЙКО з дотриманням всіх вимог державних стандартів. Контроль якості включає перевірку міцності бетону на випробувальних зразках, контроль геометричних розмірів, товщини захисного шару арматури, відсутності тріщин та інших дефектів. Кожна партія супроводжується паспортом якості з результатами випробувань.

У асортименті представлені типорозміри (див. таблиці вище) паль — від 300×300 мм до 350×350 мм, довжиною від 3 до 16 метрів. Для нестандартних проєктів можуть бути виготовлені палі за індивідуальними розмірами під конкретні вимоги. Виробничі потужності дозволяють виконувати замовлення обсягом від кількох десятків до кількох тисяч паль з дотриманням термінів поставки.

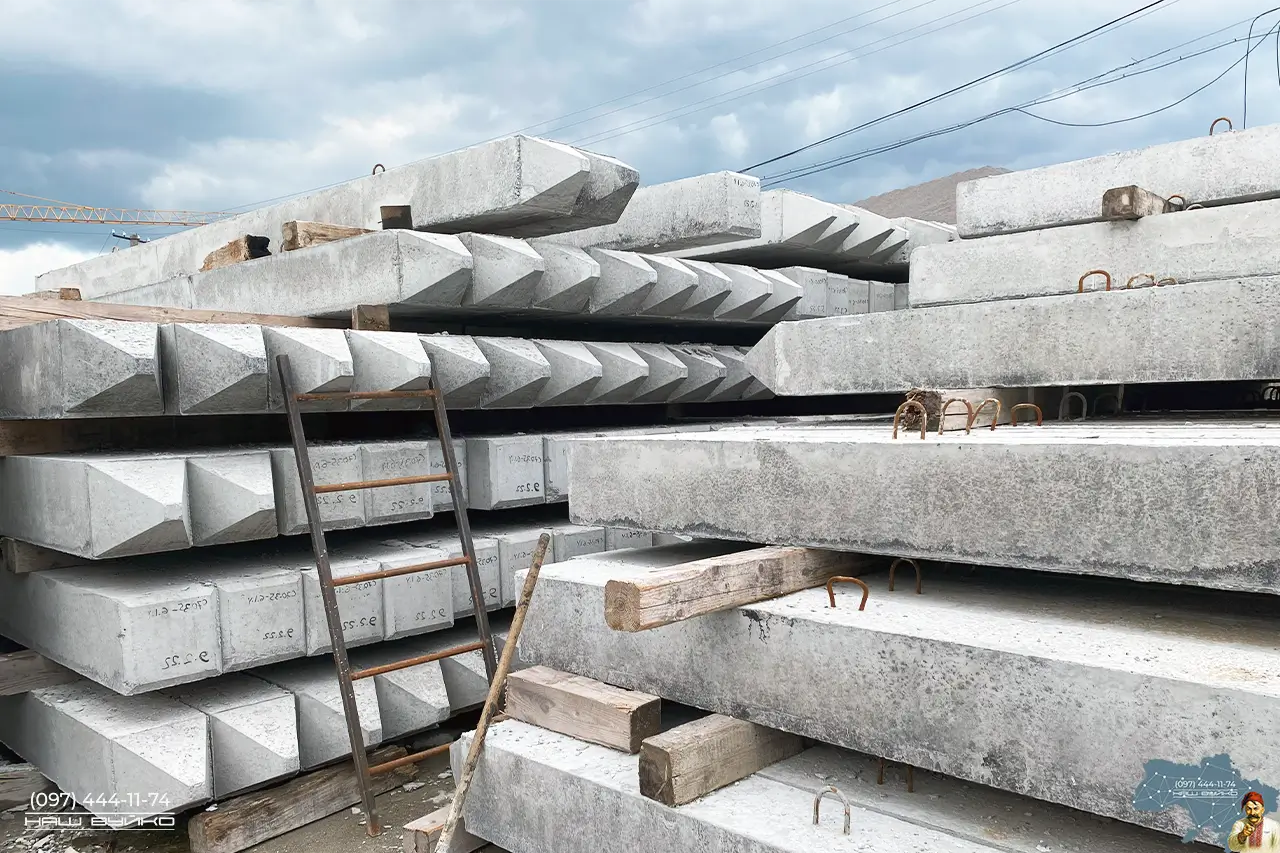

Складська програма включає найпопулярніші розміри паль, що дозволяє здійснити відвантаження в найкоротші терміни. Інформацію про наявність конкретних типорозмірів на складах у різних регіонах України ви знайдете на цій сторінці в таблиці населених пунктів доставки. Це дозволяє оцінити терміни постачання та логістичні витрати для вашого об’єкта.

Транспортування паль виконується спеціалізованими низькорамними напівпричепами з системами кріплення великовагових залізобетонних виробів. Палі укладаються горизонтально на дерев’яні прокладки, закріплюються стропами для запобігання зміщенню під час транспортування. При формуванні замовлення наші фахівці розраховують оптимальну кількість паль на один рейс з урахуванням їхньої ваги та габаритів.

Економічна ефективність

Порівняння вартості різних типів фундаментів показує, що забивні палі економічно виправдані на складних ґрунтах, де альтернативні рішення потребують значних додаткових витрат. Влаштування стрічкового фундаменту на слабких ґрунтах вимагає глибокого закладання, значних обсягів земляних робіт, дренажу, підготовки основи. Сумарна вартість таких робіт часто перевищує вартість пальового фундаменту.

Пальовий фундамент дозволяє зменшити обсяг земляних робіт у десятки разів. Замість суцільного котловану глибиною 2-3 метри виконуються лише невеликі приямки для ростверку. Це скорочує терміни будівництва, знижує вартість вивозу ґрунту, зменшує вплив на навколишнє середовище.

Швидкість влаштування пальового фундаменту безпосередньо впливає на загальну тривалість будівництва. Економія 2-4 тижнів на фундаментних роботах дозволяє раніше почати зведення надземної частини, що особливо важливо при будівництві в холодну пору року. Кожен тиждень економії зменшує ризики здорожчання матеріалів та робочої сили.
